LED交換
2008年04月11日
日産 キューブのスピードメーター LED交換
自動車のスピードメーターのLED交換です（交換するとパネルの色が変わります）車を好きな方にはいろんなこだわりがあるんですね…。新しい基板の１からの実装よりも完成品の一部を交換するほうがより高度になります。完成したものですからうっかりコテ先でさわってしまうと溶けてしまうものもたくさんついているのでマスキングをしっかりしてからの作業になります。LEDですが＋と−2箇所が基板についているので、コテ先を２本使って取り外すか、外す部品がもう使用しないものであれば片方ずつ浮かして外す方法もありますが強引に部品を持ち上げるとパターンが剥離してしまうので注意しましょう。
LEDは熱に弱いという性質を持っています。あまり長時間ハンダコテをあてていると破損する可能性があります。ベストなコテ先の温度（だいたい300℃）ぐらいに調節してやります。これでは熱容量が小さく温まらない状態でハンダがなじみませんからホットエアーを使って下から熱を加えます（150℃前後）
この状態でLEDを交換して完成です。LEDには向きがあるので間違えないように注意しましょう。
2008年04月02日
日産ノート 自動車パネルのLED交換
自動車のメーターのLEDの交換です。オレンジ→白色への交換です。自分で試されてみて無事交換できたのですが点灯しない、とのことでした。LEDは熱に弱くあまり長時間ハンダコテをあてていると破損する可能性があるので素早さも必要ですがLEDの状態にばかり気をとられているとハンダがしっかり馴染まないのでバランスのいい温度（だいたい300℃）ぐらいにコテ先の温度を調節してやるといいでしょう。先ほどのはんだ付け講座に出てきたニクロムヒーター（ニクロム線をコイル状に巻いてコテ先の周りから加熱して温めているタイプです）なんかは温度が高すぎるので難しいですね。
あとは、ハンダがしっかり馴染みつつLEDが破損しないようにつけていけば完成です。動作確認ができる機材（ちなみに当社では画伯＠ハンダ付け職人のお手製です。）があれば点灯を確認してから組み立てができるので便利ですね。
『出来た！』と思って組み立てたら点灯しない箇所があった…なんてことになるとゲンナリしちゃいますからね…。
2007年12月06日
自動車部品LED交換
みなさんこんにちは。
今回は自動車のエアコンパネルとフロントパワーウインドウスイッチ、
リアエアコンパネル、リアパワーウインドウのLED交換のご依頼がありました
ので早速付け替えてみます。
リアパワーウインドウ、リアエアコンパネル、フロントパワーウインドウ
の３種は問題なく交換が出来ましたが、

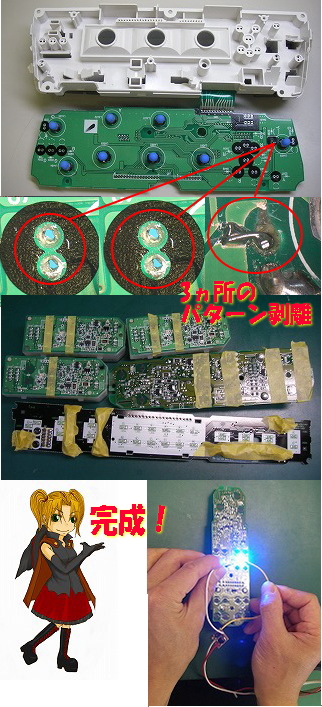

フロントエアコンパネルを見てみると 依頼主様が自分で部品を
外されたようで パターンが表、裏ともに剥離してしまっていました。
部品を外すことに集中してしまってパターンに熱を加えすぎて
パターンごと剥離してしまう… 外しにくい部品をあつかっていると
たまに起こってしまう事故です。全体を良く見ながら作業をするように
しましょう。
さて、問題の箇所ですが、今回はリード線をつないで
導通させたので大丈夫です。
あとは LEDの向きに注意して取り付けていきます。この際
プラスティックで出来た部品、カーボン等にしっかりマスキングを
しましょう。（カーボンは熱でめくれてしまいます。）
最後に動作確認をしました。きれいな青色に光っています。
完成です…
2007年11月15日
自動車エアコンパネルのLED交換
今回の依頼は自動車のエアコンパネルのLEDの交換です。
まず初めに液晶パネルを取り外さなくてはいけません。
小型噴流DIP槽を使用しますが、パネルに爪が付いているので
注意して取り外します。
次にプラスティックのボタン部分に
しっかりマスキングしていきます。
元から付いているLEDの取り外しはハンダコテを
２本使用して挟み込むようにして外します。
この際注意したいのはLEDの向きです。
正しい方向に付けないと 点灯しないので
注意します。最初に正しい方向を紙などに
書いておき外します。後は 順番にハンダしていきます。
点灯チェックをしたらOKです。
次に基板のフラックスの汚れを予め落としてから
液晶パネルを取り付けて完成です。
基板のパネルのピンホールはDIP槽から取り出したとき
ふさがってしまっていたので、ハンダを吸い取ってから
新たにつけました。
最後に依頼主様からのご要望で基板裏面に
コーティング剤を塗布して完成です。
