メモリースロットのハンダわれ
2008年05月13日
ＴＯＳＨＩＢＡ Ｄｙｎａｂｏｏｋ Ｓａｔｅｌｌｉｔｅ４６００ＳＡ８０Ｐ/４ メモリスロットのハンダ割れ修理
症状はＰＣをひっくり返してメモリを押さえつけると起動…（ファミコンみたいになってしまっていますね…）メモリの認識が片側のみということでしたので顕微鏡で調べてみました。ピンセットで持つとぐらぐらの足が数本あった上にかろうじてついている他の足部分もハンダ量が極端に少なくいつ割れてもおかしくない状況でしたので全体にハンダ量を足してやることにしました。今回も本体ごと修理になりますので前回と同じ方法です。全体にハンダを足す、つまり内側の間隔が狭い部分もコテを入れていかなくてはいけないのでマスキングをさらにしっかり巻いておきます。拡大鏡や顕微鏡の作業はコテ先だけ見てしまって全体を見ずにまわりの部品を溶かしてしまうことがよくあるので注意しましょう。特にメモリスロットはプラスティックなので一瞬あったっただけでも溶けてしまいます。ドライヤーで暖めながら糸ハンダを供給し、コテをあてていくというのは結構難しいので無理をせずに2回に作業をわけると失敗する確率は減ります。最初にドライヤーなしでハンダを少しずつ足していき足し終わってからフラックスを多めに塗布し、ドライヤーをあてながらツノになったハンダを馴染ませていきます。最後にフラックスは必ずきれいに掃除しましょう。残っていると故障の原因になります。作業終了後 動作チェックしてみましたが無事につきました。

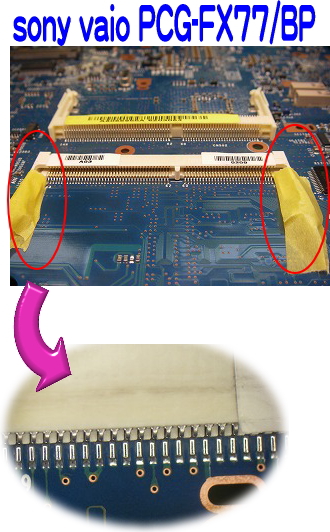

SONY VAIO PCG-FX７７G／ＢP メモリスロットのハンダ割れ修理

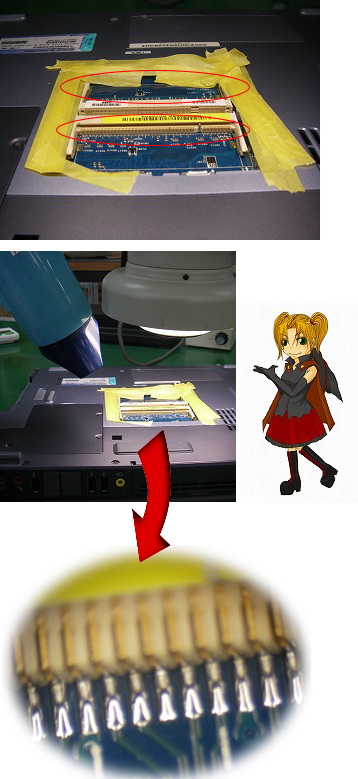

どうやらスロット片側部分にハンダ割れがあるらしいとのことでしたので、顕微鏡で確認したところやはり片側部分にヒビ、割れが確認できました。反対側はハンダ量も多くしっかりついていたので問題ないようです。今回は本体ごと発送していただいたので患部を開けてマスキングで養生します。
このとき周辺やスロット部分はもちろんですが特にメモリをカチッとはめ込む
横側部分には2〜3重にマスキングをしておきましょう。一番外側はコテ先が当たりにくく熱中するとだいたい横側のどこかが溶けてしまったりすることになります。
自分でやってみよう！と思った方は注意してください。
基板の状態ではないので患部に家庭用ドライヤーで温風を送りながら作業します。
熱いので気をつけながら、我慢しながら…です。とても熱くて無理！という時は
最初にドライヤーなしでハンダを少しずつ足していき（この時点では馴染んでおらずコロンとしていてもかまいません）足し終わってからフラックスを多めに塗布し、トライヤーをあてながらハンダを馴染ませていきます。こうすると糸ハンダを供給するてにドライヤーを持てるので作業がしやすいと思います。最後にフラックスは必ずきれいに掃除しましょう。残っていると故障の原因になります。
動作チェックしてみましたが無事つきました。
2008年04月11日
SONY VAIO PCG-ＮＶ９９Ｍ／ＢＰ メモリースロットのハンダ修理
状況 電源は入るが起動しない。メモリーにテンションを与えると正常起動確認。
マイクロスコープにて半田割れによる足浮き確認。
前回とほとんど同じ症状なので今回もハンダ量を少し足してやり、ヒビ割れを治していきます。顕微鏡で確認したところ全体的にハンダ量が少なく今は大丈夫でも将来的に耐久性に不安な箇所があるので一通りさわってみることにします。
確認方法は顕微鏡でも難しいのでピンセットでさわってみてグラグラするようなら割れたりヒビが入っていると思ってよいでしょう。
前回と同じくホットエアー(170℃）で温めながらハンダを足していきます。
スロット中央部分の間隔が狭い箇所には充分注意（マスキングでの養生）しながらの作業です。フラックスを塗布しておけばハンダが良くなじんでくれるのですが最後に洗浄液できれいにふき取っておかないと故障の原因になるので気をつけましょう。
SONY VAIO PCG-GRX52/BP メモリースロットのハンダ修理
状況 電源は入るが起動しない。メモリーにテンションを与えると正常起動確認。
マイクロスコープにて半田割れによる足浮き確認。
と、いうものです。ハンダの量を全体的に足すと同時にヒビが入っている部分も治していきます。スロット部分はハンダコテが当ってしまうと溶けてしまうのでマスキングをしっかり２〜３重にします。拡大鏡や顕微鏡を使う作業のときは特に注意してください。
基板を固定して下からホットエアーで180℃前後で暖めます。（ない場合は家庭用のドライヤーを固定して使います。）こうやって基板全体を暖めてやらないとハンダがしっかりなじみません。（熱容量の問題です。コテ先の温度ばかり高くしてもうまくいきません。）スロット部分の足はとても小さく、間隔も狭いので細めの０．３ｍｍを使用しました。最初はドバッとハンダが供給されてとなりとひっついてしまったり、団子のようになってしまうので、吸い取り線を使って整えなおします。
2008年03月10日
SONY VAIO PCG-FX55V/BP メモリスロットハンダわれ修理

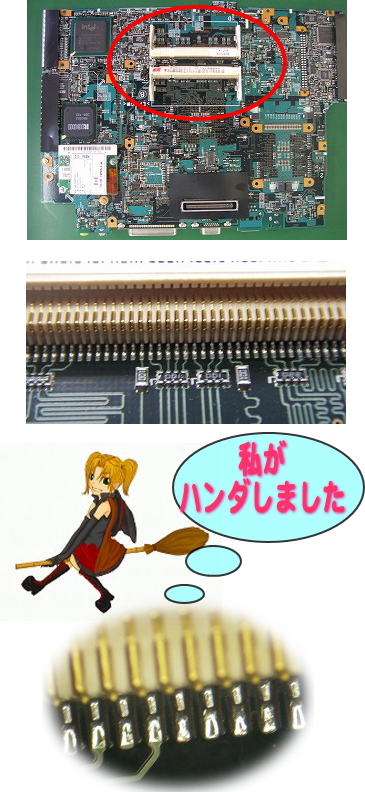

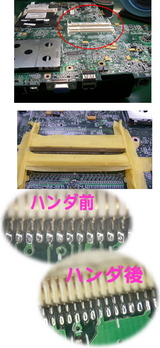

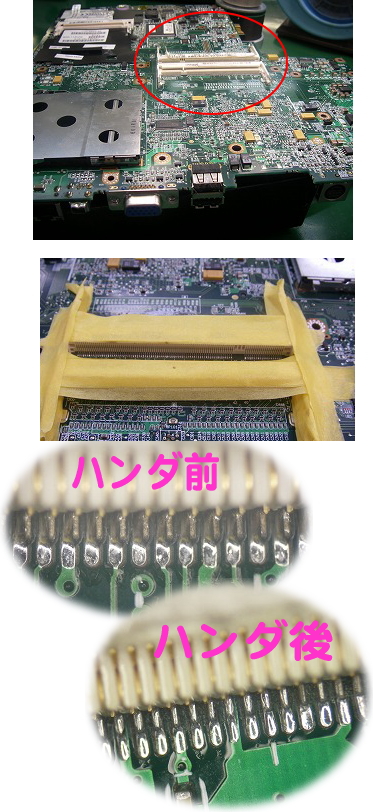

この基板はメモリスロットの内側部分の間隔が広いため作業がしやすいですね。しかし今回は顕微鏡を使って確認したところ片側にだけハンダ割れが確認できましたのでハンダ量を足していきたいと思います。ちなみに写真赤丸の部分が作業中にうっかりコテ先をあてて溶かしてしまう箇所です。マスキングをしっかりしておきましょう。
ホットエアー（温度は１００〜１３０℃の間です）で基板全体を温めながら作業をしていきます。基板全体を温めてやらないとハンダが上手くなじみません。ホットエアーのような専門的な機械がない場合は家庭用ドライヤーで十分な役目を果たしてくれます。（両手を使う作業ですからドライヤーは固定する必要があります）

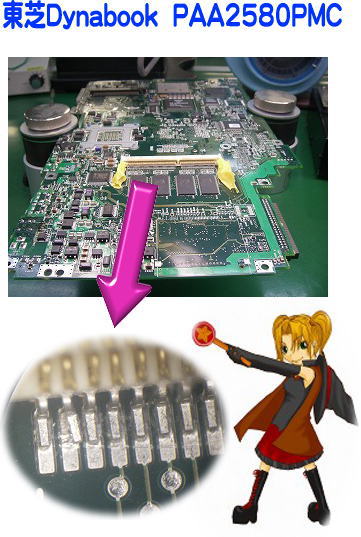

東芝 Ｄｙｎａｂｏｏｋ ＰＡＡ２５８０ＰＭＣ メモリスロット修理
左の写真を見るとスロット部分の足が基板から取れてしまって大きく曲がってしまっています。早速ハンダを足して曲がった足を治していくわけですが、今回はスロット部分の形状が比較的作業をしやすいものです。細い隙間部分がなくまんべんなくコテ先があたるので作業しやすいと思います。（ご自分でリペアされる方はこんな形ならやりやすいですね。）まずはホットエアーで基板全体を温めてハンダがなじみやすいようにします。
スロット両サイドにマスキングを厚めに（３重ぐらいでしょうか）巻いてフラックスを多めに付けて作業していきます。一度に上手くいかなくてもフラックスを塗布しなおして吸い取り線なんかを使っていくと失敗した箇所も最終的にはきれいになります。ただしスロットにコテ先をあてて溶かしたりしないように注意が必要です。
Dell Inspiron5150 メモリスロット修理
今回は顕微鏡で確認したのですがヒビや割れがわかりにくかったのでピンセットでさわってみました。
少しグラグラする足が数本あったのと全体的にハンダ量が少ないようなのでハンダを足していきます。
ホットエアー（１００〜１３０℃）で基板全体を温めてスロット部分の足にハンダがなじみやすいようにします。今回は全体的にハンダ量が少なめなのでハンダを足していくことにしたのですがスロット内側部分（間隔がせまい）をさわるのはとても難しいです。（自分でやってみたい！と思った方も要注意です。）コツ！のようなものは実はあまりなく、実践と経験がものをいう難易度の高い作業です。ハンダコテを両サイドに当てずに 足に素早くハンダを足してなじませていく、という作業なのですが
慣れない最初はどうしても手がふるえたりちょっとしたことでハンダがドバッと出て隣の足と引っ付いてしまったりと 失敗が多くなってしまうので作業の手順を
�．侫薀奪�スを多めに塗布
�▲灰得茲望�しハンダを供給する
�Ｂ�２〜４本になじませる
�い海虜邏箸�終わったら再びフラックスを塗布してもう一度きれいになじませる。
というふうに変えてやると失敗の確率は少しは減ります。（最後にフラックスは洗浄液を使ってきれいにふき取りましょう。あまりにも基板上に残っているとショートの原因になります。）
ただし、ホームセンター等で売っているハンダコテではやはり難しいかと思いますので（コテ先の太さ等が）こんな症状が出たら一度相談してみてください…
2008年03月06日

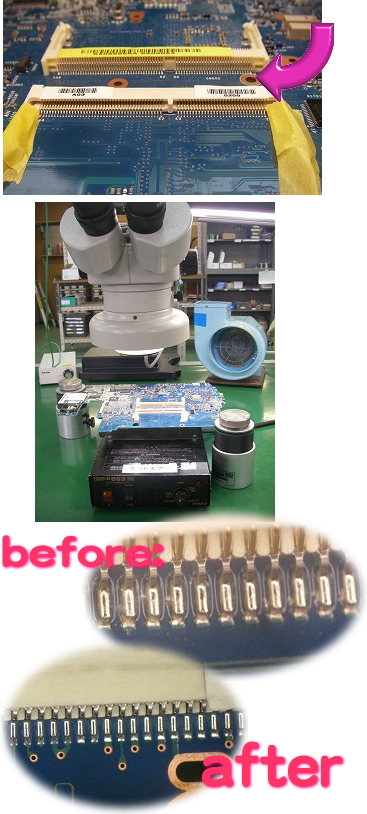

SONY VAIO PCG-FR55E/B メモリスロット修理
今度はマザーボードの状態だったので下から温風をあてるホットエアーを使って基板全体を温めてハンダがしっかりなじむようにします。（温度は１７０℃前後です）写真（上）のピンクの矢印部分、メモリスロットのセンター部分に写真ではわかりにくいのですがハンダコテが十分入るぐらいのゆとりがあります。これで比較的楽に作業できることが約束されました… （ちなみにこのスペースがハンダコテ一本がやっと入るぐらいの狭さのものだと途方に暮れます…）スロット部分はハンダコテがあたると簡単に溶けてしまう素材なのでマスキングは最低３重ぐらいにはしておきたいですね。こうして写真（中）のようになります。基板を下から温めて、上から顕微鏡で覗きながら作業をする… ハンダコテの行方には十分注意していないとうっかりどこかにあたってしまいます。顕微鏡を覗きながらの作業は慣れていても遠近感がつかめなくて難しいです。
before:わかりにくいかもしれませんがハンダが割れてしまい足が浮いてしまっています。after:ハンダ量はそんなに少なくなかったのでフラックスを塗布してコテで軽くさわっていきました。ピンセットで確認しましたがきれいについています。

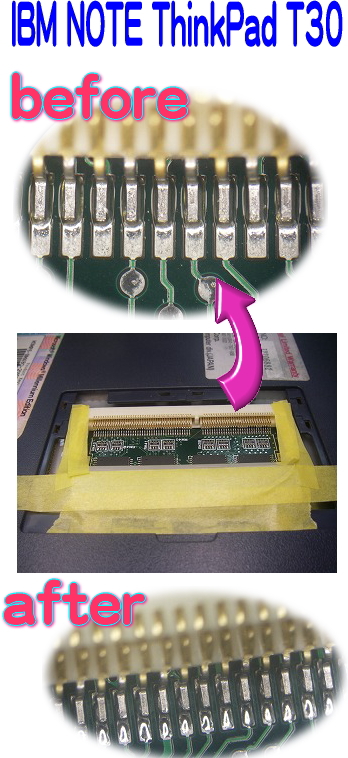

IBM PC NOTE ThinkPad T30メモリスロット修理
メモリスロットのハンダ割れ修理です。写真のbeforeの方のメモリスロット足部分を見てみるとわかるようにハンダの量がとても少ないので抜き差しを繰り返すうちにハンダが割れてしまったようです。今回は本体ごと送っていただいたので、下から熱を与えるタイプのホットエアーは使えません。家庭用ドライヤーでも修理箇所に十分な熱を与えることができるのでドライヤーを固定して温風を出しながら作業をします。もちろんかなり熱いのでやけどしないように… （と、いうより温風が熱すぎてキツイです。やけどする前に我慢できないと思います。）熱さを避けるために供給する糸ハンダを長めに持つと必然的に作業の難易度は上がります。 慣れないうちはハンダコテの先に少しだけ糸ハンダを付けておき、足２〜３本に供給するのがベターです。（フラックスをたっぷり塗布するとスムーズに作業できます）
今回ハンダ割れが見つかったのは手前だけだったので比較的楽にできました。
2008年02月14日
SONY VAIO PCG-FX776/BPメモリスロット修理
さて、先ほどメモリスロットのハンダわれの修理のおおまかな手順を説明しましたが、今回は実際にご自分でチャレンジされた後、当社へ依頼された（と、思われる）マザーボードを見てみましょう。写真２枚目のスロット足部分ですが、ハンダの量が多すぎて隣とくっついてしまい、ショートしています。あとは、肉眼では確認しづらいのですが何箇所かハンダわれがありました。ハンダわれは顕微鏡でも確認するのが難しいです。ピンセットで足をつまむとグラグラする場所はヒビやわれがあると思われます。
まずは基板を固定して下からホットエアー（180℃前後）で暖めていきます。暖まったら最初にハンダ量の多かった部分を吸い取り線で吸い取ってショートした箇所を治していきます。このマザーボードはスロット内側の間隔が広いので比較的作業がしやすいです。（でもマスキングはやっぱりガッチリします。）あとは少しずつハンダの量を足して、ヒビやわれのある箇所を重点的に全体をなおしていきます。
最後にフラックスの掃除をして完成です。
SONY VAIO ＧＲＶ ９９Ｇ/Ｐ メモリスロットハンダわれ修理
メモリスロットがハンダわれをおこしています。スロット部分は抜き差しが多いので機械で均一につけられたハンダの量では若干少なく、割れてしまったりヒビがはいったりしてしまい、不具合をおこしてしまいます。今回はご自分で修理にチャレンジされる方でこのブログを御覧になっている方もいると思うので詳しく説明してみたいと思います。ハンダの量を全体的に足していき、ヒビが入っている部分も治していきます。スロット部分はハンダコテが当ってしまうと溶けてしまうのでマスキングをしっかりします。（２〜３重にしたほうがいいです。）基板を固定して下からホットエアーで暖めていきます。温度は180℃前後です。（ない場合は家庭用のドライヤーを固定して使って下さい。）こうやって基板全体を暖めてやらないとハンダがしっかりなじみません。（熱容量の問題です。コテ先の温度ばかり高くしてもうまくいきません。）フラックスを多めに付けてハンダを足していきますが、スロット部分の足はとても小さく、間隔も狭いので細めの糸ハンダ（今回は０．３ｍｍを使用しました）でも均一に供給するのはかなり難しいと思います。最初はドバッとハンダが供給されてとなりとひっついてしまったり、団子のようになってしまうので、吸い取り線を使って整えなおしてください。（隣同士がひっついているとショートしてしまいます。）難しいときは、コテ先に少しだけハンダを付けて手早く馴染ませていって下さい。一度に３〜４本の足に供給すると調度いいと思います。特にスロット真ん中部分はこの方がうまくいくと思います。多少不恰好でも最後にもう一度フラックスをたっぷり付けてからさわるときれいになります。最後にフラックスの掃除はしっかりとしましょう。
『よし！やってみるか！』と思った方、がんばってください！
2008年02月01日
ＳＯＮＹ ＶＡＩＯ メモリスロットのハンダわれ修理
今回は基板の状態ではなく本体のまま修理していきます。前にも一度行ったケースですが、まずマスキングでしっかり周りを養生し（ホントにしっかりしないと慣れないうちはかなりの確立で
ハンダコテでプラスティック部分を溶かしてしまいます。
特に顕微鏡を覗きながらの作業では十分に注意が必要です）
幸い今回はメモリスロットの外側部分のみ割れが確認されたので
内側のとっても難儀な箇所（幅の狭い内側です）
はそっとしておきましよう…
写真を見ていただくとわかるようにハンダ割れを起こしている部分だけではなく全体的にかなりハンダの量が少ないのでドライヤーで温風を送りながらフラックスをたっぷりつけて周辺に注意しながらハンダを足していきます。
そのままハンダをしようとしても、基板全体が暖まらないのでハンダがなじんでくれません。
これが基板がむき出しの状態だと、基板の下からホットエアーで温風を送りながらの作業になります。 今回は家庭用のドライヤーを使用しましたが
ピンポイントで使用するので80度ぐらいの温風で十分です。
ただし！糸ハンダを供給する左手はものすご〜く熱いです！
なので、糸ハンダをかなり長めに持っての作業になりますので調度いい量に
供給するのが難しいです。
ハンダの量を増やせたらもう一度フラックスをたっぷりつけてきれいになじませて完成です。
☆お客様より
今回は大変有難うございました、お蔭様で「死んだ」と思っていたノートＰＣの
調子もよくなりまして、少なくともお願いする前に多々発生しておりました「致
命的なエラー」（ブルースクリーン）の症状が完全に消えましたので、間違いな
く今回お願いいたしました半田の効果が劇的に上がっているものかと思っており
ます。諦めたりする前に野瀬様に修理をお願いして本当によかった…そう思って
おります。
改めまして心よりの御礼申し上げます。
この度は、大変ありがとうございました。
またなにかありましたら、どうぞ宜しくお願いいたします。
2007年12月19日
SONY VAIO メモリースロットハンダ割れ修理
さて、今日はメモリースロットのハンダ割れの修理をしてみたいと思います。
前回は本体ごとの到着で大変難儀をしたのですが
（っていうか多分本体ごと送っていただいても大丈夫です。でも
マザーボードのみの方が早いです。）
今日はマザーボードの状態からなので すぐに作業に
とりかかります。まずは マスキング。作業をする中で
何回もマスキングを取ったり 付けたりは はっきり言って
面倒くさいです。でも 省略すると必ずと言って良いほど
事件が発生します。まわりをコテ先でさわって溶かします。
マスキングは厚めにしっかりと……です。
養生できたらホットエアーで（１７０℃ぐらいです）
基板下から熱風を送りながらコテ先でハンダ割れを
起こしてる箇所（今回のケースは全体でした）を
治していきます。左写真でわかるように修理前は
あしが完全に取れてしまって長さがバラバラになって
いるのがわかります。
フラックスを多めにつけてなでていくときれいに
付きます。
2007年12月14日

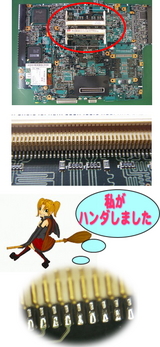

SONY VAIO PCG- GRX７１ メモリースロットハンダ割れ修理
今回の依頼者様がメモリスロット部分のフタ部分のみ開けて
本体ごと送ってくれたので このまま修理してみたいと思います。
本体つきということでホットエアーでは高熱になりすぎるので
ドライヤーを固定して温風を出しながらの作業です。
（こうしてメモリスロット全体に熱を加えハンダをなじみやすくします。）
今回送っていただいたものに限って（すべての機種がそうであるとは限りません）
ハンダの量が極端に少なかったのでハンダ割れを治すのとハンダを足すことにしました。マスキングで養生したら作業開始です。ところが…
……！熱い！
ホットエアーのようなピンポイントの温風ではなく
全体がやんわりぬくいドライヤーの温風…。
糸ハンダを供給する左手が恐ろしく熱いので
作業が思うようにはかどりません…。
仕方が無いので糸ハンダをかなり遠くで操作しましたがそうなると
手元が危うい… おまけに写真（中）をご覧頂いてわかるとおり
中心部分はとても間隔が狭くハンダコテにもかなり気をつかわないと
メモリスロットにあたって溶けてしまいます。
「あかん、これはあかんわ…。」いきなり手詰まりになった新米の私。
ということでハンダ付け職人＠画伯にSOSです。
写真（下段）すばらしい職人仕事を拝めました。エクセレント！
思わず趣味のめばるing（釣りです）の爆釣をお祈りしました。
と、いうことで四苦八苦しましたが無事完了でした。
2007年11月19日

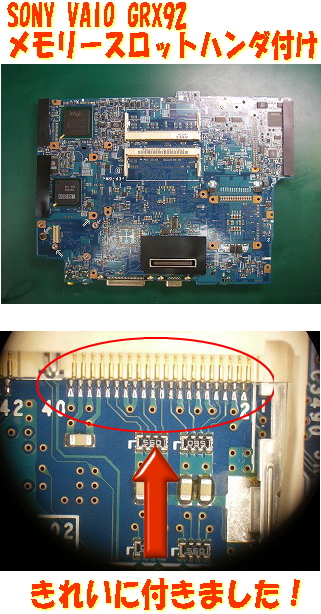

SONY VAIO GRX92 ハンダ割れ修理
最近よくご依頼を受けるSONY VAIOのメモリースロットの
ハンダ割れの修理です。
以前、依頼主様がご自分でハンダ付けをして修理をしたのですが
またハンダ割れをしているようだ ということで早速見てみました。
写真でわかるでしょうか？
アップにしてある部分、きれいにつきました。
もう大丈夫ですよ。
☆お客様より・・
VAIO GRX92のメモリソケットを修理してもらった者です。
本日、修理代金を送金しました。
マザボを組み立てたところ、メモリ２枚を認識し正常動作しております。
GRX92は５年前の製品ですが、当時の最上位機種であり、なんとか
安く修理する方法が無いか考えていました。（メーカー修理は４万円）
検索エンジンで見つけた貴社のHPを見なかったら廃棄していたでしょう。
ありがとうございました。
2007年10月30日
SONY VAIO PCG-GRX90Pメモリースロット修理
こんにちは。寒くなってきましたが風邪ひいてませんか？我が社のまわりはもうそろそろ紅葉がチラホラです。
さて、今回もいってみましょう！ 今回はメモリースロットのハンダわれの修理です。どれだけ慎重に抜き差ししていても
ハンダが弱いと割れてしまい故障が起きる原因となってしまいます。割れた部分にもう一度しっかりハンダをしていきます。
肉眼では確認しにくい箇所ですが
ピンセットなどでつまむとグラグラと動くのがわかります。
まずはピンの場所によって温度が上がりにくく
充分な熱が伝わらない箇所がいくつかあるので、
ホットエアーを使って基板を温めます。
（ホットエアー：対象物の下から熱風を出して温める便利メカです。
今回は１２０℃〜２５０℃まで温度を調節できる小型のものを使用。）
写真のように基板を挟んで固定し温めます。
もちろんマスキングを忘れずに。こういった基板の一部を顕微鏡で
覗きながら作業するときはうっかりプラスティックのパーツにコテを
当ててしまい熔かしてしまうことがありますので特に顕微鏡の死角になる場所に厚めに巻いておきましょう。
あとはコテ先を他の部分に当てない様に注意しながらハンダをすれば完了です。
仕上げにピンセットでしっかり固定できたか確認しましょうね。
