おすすめ半田技術本
2008年02月28日

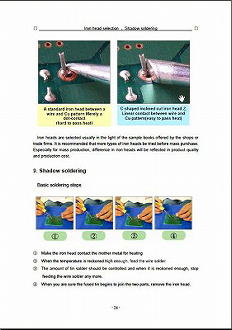

英語版Ｅ−ＢＯＯＫ【はんだ付け職人のハンダ付け講座】
◇お待たせいたしました。書籍【はんだ付け職人のハンダ付け講座】の英語への翻訳が完成しました。
詳細はこちら↓です。（英語版Ｅ−ＢＯＯＫ）
http://k.d.cbz.jp/t/7a06/705yudw09dtvrtnfhl
中国語版Ｅ−ＢＯＯＫはこちら↓です。
http://k.d.cbz.jp/t/7a06/705yvdw09dtvrtnfhl
ＤＶＤの中国語版や英語版【技術編】と合わせて使用いただくと
理解が断然深まります。
ＤＶＤの【講義編】に相当する重要な部分です。
今後は、海外でも直接購入できるよう決済システムとＷＥＢページを
構築中です。新興国の品質向上に役立てばいいですね。
2008年02月14日
中国語版 Ｅ−ＢＯＯＫ（はんだ付け職人のハンダ付け講座） ＰＤＦ版 新発売
書籍【はんだ付け職人のハンダ付け講座】の中国語への翻訳が完成しました。詳細はこちら↓です。
http://www.noseseiki.com/book/chaebook.html
ＤＶＤの中国語版【技術編】と合わせて使用いただくと
理解が断然深まります。
ＤＶＤの【講義編】に相当する重要な部分です。
書籍【はんだ付け職人のハンダ付け講座】が、わかりやすく中国語に翻訳されています。
言葉の壁で伝えられなかった、ハンダ付けの微妙なニュアンスがこれで伝えることが出来ます。
現在、中国製品の品質が危ぶまれていますが、遅かれ早かれ中国の【ものつくり】の品質が日本に追いついてくるのも
間違いないでしょう。このＥ−ＢＯＯＫがハンダ付けという特殊工程を支える手助けをしてくれます。
この翻訳が完成した際に、出版することも考えましたが、翻訳料と出版費用を考えると
相当高額な本になってしまいます。広く活用していただくために、Ｅ−ＢＯＯＫのダウンロード販売という方法を
採用することにしました。
日本語と中国語と英語で書かれた同一の本が存在することで、
ハンダ付けの専門用語が、各言語でわかりやすく理解することができます。
翻訳は京都大学VBLのランゲート株式会社 喜洋洋氏に依頼しました。
（微妙なニュアンスまで翻訳できるのが強みです。）
2007年04月17日
はんだ割れ 写真
【ハンダ割れ】について一般の方の場合
見たことがないと思いますので
「こういうものだ・・」ということを知っていただくため
何枚か 写真をＵＰしておきます。
写真の出展をあきらかにしておきますね。
１〜７の写真は 長谷川正行 著
【カラー図解 マイクロソルダリング 不良解析Ｑ＆Ａ】
日刊工業新聞社
それぞれの不良に対して原因と対策について記されています。
（他にも多数の不良例あり）
８の写真は 大阪アサヒ化学��
【自動半田付け技術】 技術資料920930
（たぶん 非売品です）

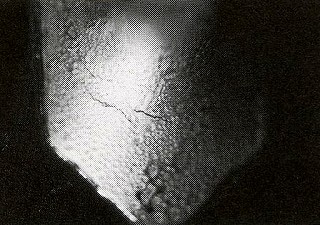

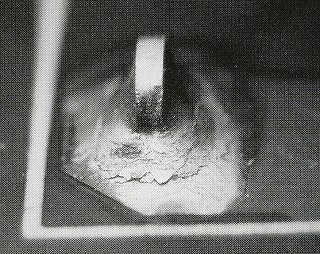

１：ハンダ割れフィレット

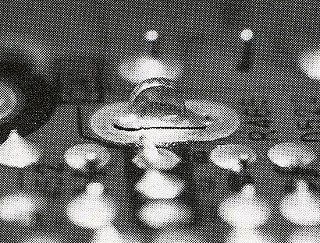

２：クリンチ

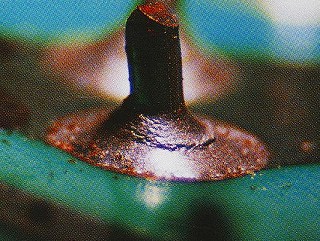

３：放熱板端子のハンダ割れ

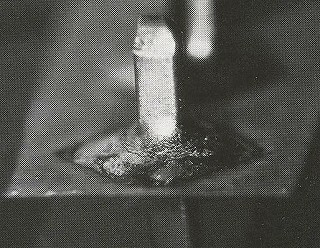

４：ハンダ割れ
５：ジャック端子のハンダ割れ
６：コネクタピンのハンダ割れ

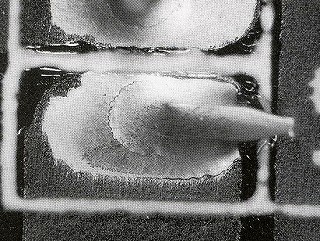

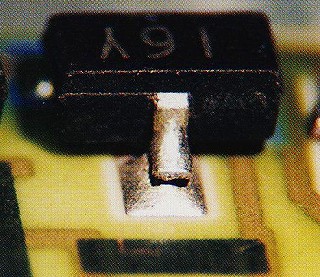

７：表面実装のハンダ割れ

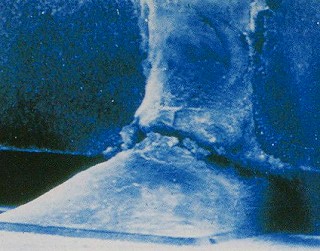

８：表面実装のハンダ割れ２
いかがでしょう？
ハンダは軟らかいものですが こういう割れ方をします。
ちょっとイメージしやすくなったでしょうか？
ハンダ割れ（半田割れ）（はんだ割れ）について・・
2006年08月23日
リフトオフ【フィレット剥離】
☆ ご質問内容=千住金属工業殿のスパークルハンダ#295(0.6φ)高温ハンダでのハンダ付けについてお伺いします。
基板はCEM-3で金フラッシュ処理(RoHs対応)をしています。
金メッキした真鍮の1φの丸いピンを
上記高温ハンダで基板にハンダ付けしています。
ハンダ付けされたラウンド周囲にかなりの確率でクラックが見えます。（引き巣かも知れません）
材料的な問題なのか作業的な問題なのかはっきりしません。
ピンを取り除いて同じラウンドに
高温ハンダでハンダ付けをしてみると問題なくハンダはのります。
金メッキの問題ではなさそうです。
作業方法は基板を90℃でプリヒートを行い
コテ先温度400℃で2〜3秒でハンダ付けを行っています。
ピン側のハンダ付けには
クラックもなく全く問題はありません。

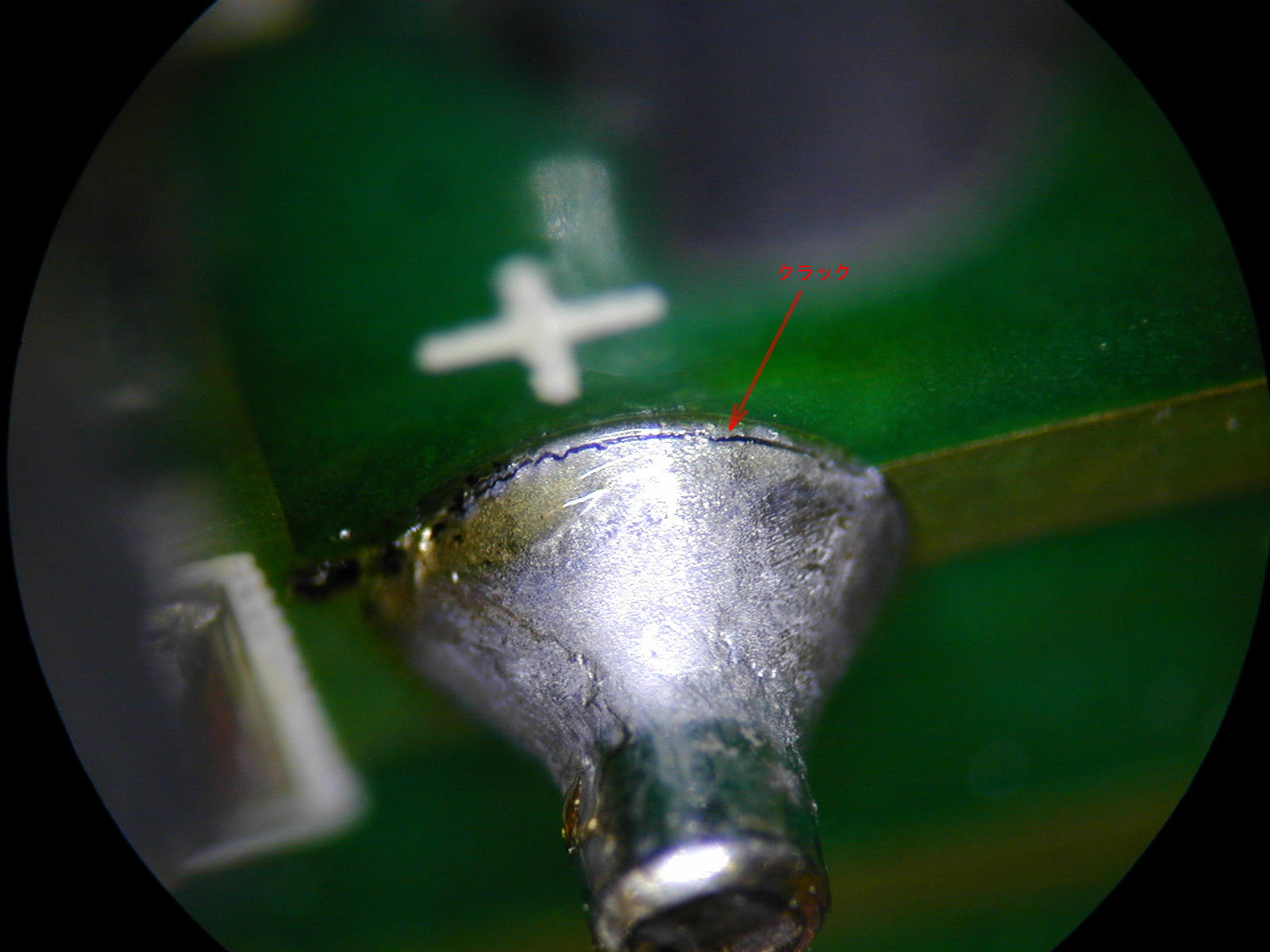

写真を添付します。
銅箔は35umと厚い物なので銅箔はがれはありません。
アドバイスをいただけると幸いです。
よろしくお願いします。
☆ 回答
野瀬＠ハンダ付け職人です
うーん 難しいご質問です
スパークルハンダ#295というのが ＷＥＢで調べてみたのですが
成分などの情報がありません。
ですので まったく的を外している可能性もあるのですが
いわゆる【リフトオフ】と呼ばれる現象の中の【フィレット剥離】では
ないかと思います。
Ｐｂフリーの高温ハンダには Ｂｉ（ビスマス）が含まれているものが
あるのですが このＢｉを含む半田では メッキの種類に関係なく
このような クラック（フィレット剥離）が多発します。
�［礁夢霹弔離好襦璽曄璽�
�▲蝓璽匹�太い
��フィレットが高い
などの条件が揃うと より発生しやすくなります
原因はハンダが冷えて固まっていく際に ＢｉまたはＰｂ（鉛）が偏析し
パターンの周囲に融点の低い部分ができることで 固体化する最後の
段階で熱収縮により応力が発生して クラックが発生するものです。
リフトオフについては書籍を紹介しておきます
