iBook G4 電源コネクタの修理 その6
６例目になります。ｉＢＯＯＫ Ｇ４電源コネクタが取れてしまった例です。
初期型のものに集中して発生しているらしく
気をつけていても元々の強度が足りないせいか
取れてしまうようですね。
（ＰＣショップの人が嘆いていました・・）
コネクタのリードを成形し直してハンダ付けし
コネクタの外周を補強の為、ホットメルトで固めました。
同じ症状でお困りの方、
ご相談ください。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年10月11日
ＤＥＬＬパソコンのマザーボードコンデンサ交換（液漏れ）
コンデンサの液漏れによる ＤＥＬＬパソコンのマザーボードコンデンサ交換作業です。
上写真のように液漏れがはっきりわかる状態です。
但し、放熱板がコンデンサの上部を覆っており
これを外さないとコンデンサを交換することが出来ません。
放熱板は読んで字のごとく熱を逃がすのがその役目なので
ハンダコテで熱を加えてやってもどんどんその熱を大気中に
逃がしてしまいます。
通常のハンダコテではハンダを溶かす温度にまで加熱するのが
難しいですね。
今回、小型噴流ＤＩＰ槽を使って基板ごと温めて
放熱板を取り外し、コンデンサを交換後、再び放熱板を
ハンダ付けしました。
2007年10月01日
Apple PowerBook G4 17inch 1.5Gキーボード接続用コネクタのハンダ割れ
Apple PowerBook G4 17inch 1.5Gのマザーボードです。キーボード接続用のコネクタがハンダ割れで動作不良になった例です。
同じ機種での２例目ですが、ご自分で改造されたりする場合
コネクタの抜き差しを上手にしていても、元々のハンダ付けが弱い場合
ハンダがわれてしまいます。
また、基板に抜き差しの時に付いたと思われる思われる
傷がありましたが こちらは断線に至っておらず無事でした。
１例目はもっとややこしかったんですが
今回はすっきり直りました。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月27日
東芝 リブレット ＰＣカードスロット 接触不良 ３例目
リブレットは３回目になりますね。やはり、カードスロットのハンダ割れが原因で動作不良を起こしていたものです。
ハンダ修正により修理しました。
マスコミで報道されるようなハンダ割れは稀ですが
ＰＣに関するハンダ割れは多いですね。
毎日のように、お問い合わせをいただいております。
このタイプのハンダ付けは、手ハンダではなく
クリームハンダと呼ばれる、ハンダをパウダー状にしたものを
フラックスで練り上げたものを、基板のパターン上に印刷。
印刷は、通常メタルマスクと呼ばれる基板のパターン形状を
繰り抜いた金属シートを基板に被せてクリームハンダを
薄く延ばして塗布します。
その上で、チップマウンターと呼ばれる自動機で
チップ部品をマシンガンのようにパターン上に搭載します。
この状態のものを、リフロー炉という電熱炉を使って
約２５０℃くらいで加熱するとハンダ付けできるわけです。
これらの印刷、クリームハンダ、リフロー炉の温度プロファイルなどの条件
設定が難しく、うまく条件が合わないと このようなハンダ付けの不具合が
発生します。
検査は画像認識処理や目視、電気導通検査などで行われますが
こういったハンダ割れを検知するのは難しいですね。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月06日

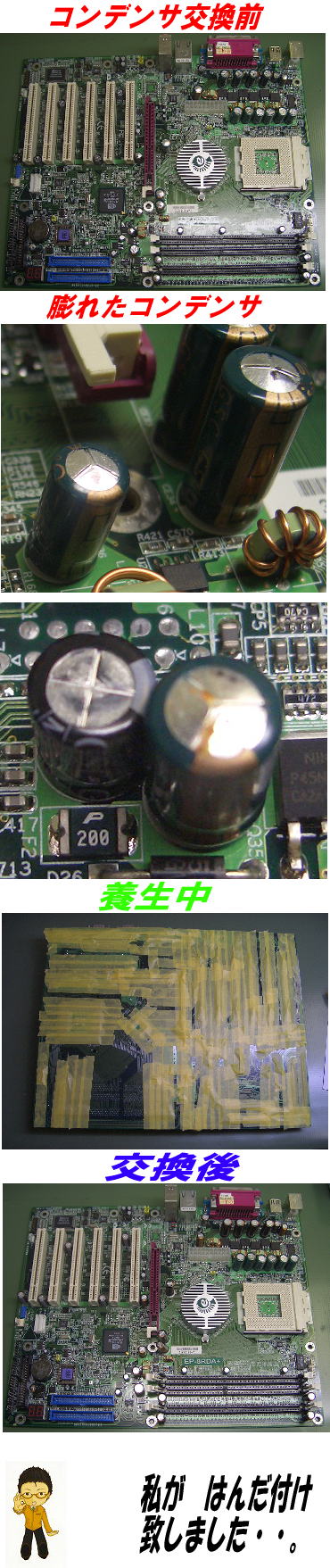

マザーボードのコンデンサ交換４
膨張したコンデンサの交換です。マスキングテープでしっかり養生してやるのがポイントです。
コンデンサはグランドのパターンにつながっていることが多く
ハンダコテではハンダを溶かせないことがよくあります。
今回も小型噴流ＤＩＰ槽を使いました。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月04日
iBook G4 電源コネクタの修理 その５
どうやらiBook G4の一部の時期に作られたものに集中しているようですね。またもや電源コネクタの修理です。
たいていの場合、お客様がご自分で接着剤などで固めて
修理を試みられるので、基板とコネクタは接着剤で固まっています。
今回も同様、
接着剤を削って掃除して、コネクタピンの曲がりを成形
端子をハンダ付けしました。
写真を撮影後補強のためにコネクタの周囲をホットメルトで固めています。
（元よりは強くなっているはずです）
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年07月27日
アップルのimac G5のマザーボード コンデンサ交換
☆ ご依頼アップルのimac G5のマザーボードなのですがコンデンサの交換を依頼したいのですが。
自分で交換しようとしたのですが、スルーホールの中にコンデンサの足？が中で折れて2本残ってしまいました。
1箇所はなんとかはずせたのですが...
あと6箇所ぐらい不良コンデンサの交換も依頼したいのですが。
よろしくお願いいたします。
☆ 作業完了
コンデンサを取り外した２箇所のスルーホールを修正しコンデンサを実装、
膨れてるコンデンサを６個交換しました。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年07月18日
2007年07月12日
2007年06月15日
2007年06月11日
2007年06月04日
2007年05月25日
ヘッドホンアンプの基板修理とコンデンサ交換
☆ご依頼いつもWEB版ハンダ付け講座など、大変参考にさせていただいております。
今回、ヘッドホンアンプの修理とコンデンサ交換をお願いしたく、ご連絡を差し上げました。
まず修理のお願いなのですが、
基板から表面実装型コンデンサを交換するため、吸い取り線を用いて取り外していた際、
誤ってランドとパターンの一部を剥がしてしまいました。
破損部位を光学顕微鏡で観察したところ、パターン一部が露出している様に見えました。
よって、パターン削りだし→極細線のハンダ付けで修理が可能では、と考えたのですが、
言うは易く行うは難しで途方に暮れていました。
その様な中で御社に個人向けのハンダ付けサービスがあることを知り、
パターン修理の作例を拝見し、今回の依頼を決意しました。
コンデンサ交換については、上の表面実装コンデンサを外した後は、
オーディオ用の電解コンデンサを取り付けようとしていましたが、
場所に対してコンデンサが非常に大きいため、ランドに導線をハンダ付けし、
基盤中央部の空きスペースにコンデンサを並べようと考えていました。
導線、コンデンサは準備済みです。
修理に加え、これらの作業もお願いできると大変助かります。
本体、基盤および破損部位の写真をzip形式で圧縮し、送付させていただきます。
ご確認いただいた上で、作業の可否およびお見積もりを
ご回答いただけますよう、よろしくお願い申し上げます。
☆ハンダ付け職人
詳細な写真と 明確な作業指示があったので
たいへんスムースに作業が進みました。
ありがとうございました。
（写真には一部お客様から送っていただいたものを使用しました）
2007年05月21日
DAC(デジタルアナログコンバータ)の改修
☆ ご依頼DAC(デジタルアナログコンバータ)でArt DI/Oという製品の改修を依頼できますでしょうか。実は以前オペアンプの交換を自分で行った所、しばらくは問題無く動作していたのですが、おそらく接触があまかったせいか片チャンネルから出力が得られなくなってしまいました(基盤を少し押して歪ませると若干音が得られる)。この場合の修理は可能でしょうか。代えのICソケットとオーディオ用ハンダをこちらで用意させて頂きます。
また、もし可能であればRCAジャックの交換とトグルスイッチの取付(シャーシへの穴あけが必要)も依頼したいのですが可能でしょうか？
私が参考にさせて頂いたHP（内部写真等があるので参考になると思います）を下に紹介させて頂きます。こちらで用意すべき部品等も含め、ご返答頂ければ幸いです。（当方電子工作についての知識が全く無く、部品の規格や名称等があまり分かりません、その点ご容赦願います）
(参考HP:http://www.still-laughin.com/mt/monolog/archives/audiovisual/dio/)
☆ 完了！
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
DAC（デジタルアナログコンバータ）改修作業完了しました。
ＩＣソケットは 熱不足によるイモハンダで
導通がほとんどない状態でした。
交換しておきましたので これで大丈夫なはずです。
ＲＣＡジャックについては 抵抗は入れませんでした。
調整がしやすくなるだけのようなので
音質はどうか？とも思いますし ケーブルのほうへ抵抗をいれることでも
対応できるようなので 危険は冒さないでおきました。
スイッチについては 電源ジャックを一旦取り外して
電極を基板から片側を離脱 スイッチにリード線で配線しました。
ほぼ 理想のように改修できたかと思います。
2007年05月02日
2007年04月25日
VAIOノート(PCG-GRV99G/P)のメモリソケット ハンダ割れ
☆ご依頼内容=手持ちのVAIOノート(PCG-GRV99G/P)のメモリソケットがハンダ割れによる接触不良で起動しなくなりました。
http://www.itochi.com/web/diary/2005/20050812.htm
↑の当方記事にあるように自力でバックライト交換や内部掃除など行ってきた機械ゆえ何とかしたかったのですが、自分の機材と技術では無理そうだと諦めかけていたところ貴ＨＰを見つけ、世の中にはこのような活動をされている方々がいらっしゃるのかと感激いたしました。
http://www.soldering-guide.com/archives/50732199.html
↑の記事にあるのと同じくメモリソケットを押さえると一時的に動作する状況ですので、ぜひハンダ付け強化をお願いしたく、まずはご連絡いたします。
マザーボードのみお送りすればよろしいでしょうか？
☆はんだ付け職人 完了報告
VAIOノート(PCG-GRV99G/P)のメモリソケットのハンダ割れ
修理完了致しました。
本日、ヤマト便にて発送いたします。
実体顕微鏡で観察したところ
両方のメモリソケットのハンダが確かに割れており
ピンセットの先端でつつくと パターンから浮いていましたので
間違いなく この箇所が不具合の原因かと思います。
一般の方が チャレンジするには少々難しいですね。
ピッチが狭く大きなハンダコテは使えないのですが
基板の熱容量が大きく 細いコテでは ハンダが溶けません。
基板全体を １５０℃程度まで余熱した上で 顕微鏡を見ながら
ハンダ付けをする必要があります。
マザーボード単体で送ってもらわねば 修理できないところでした。
【あっさりコース】での請求書を同封しております。
動作を確認後 問題なければ お振込みをお願いします。
2007年04月20日
スルーホールの損傷
☆ご依頼DAC（デジタルアナロクコンバータ）のコンデンサーがパンクして
交換したのですが旨くくっつきませんハンダできますか。
☆はんだ付け職人 診断
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
基板到着致しました。
早速、拝見しましたが
残念ながら コンデンサのパターンはスルーホールごと
消失しており 積層基板の内部パターンとの導通が取れそうにないため
修理ができません。
コンデンサを取り外される際、ハンダコテを当てた状態で
無理して引っこ抜きますと リードにスルーホールとパターンが
千切れて付着してくることは よくあります。
こういった 両面パターンの積層基板では 十分な熱容量を持った
ハンダコテを使うか、余熱をしてやらないと 基板にダメージを与えずに
部品を取り外すことは かなり難しいです。
基板は熱を加えた状態ですと かなり弱くなっていますので
ハンダが半溶融状態ですと 基板が負けてしまうのです。
今後は無理をなさらず ご依頼いただけると幸いです。
基板は本日ヤマト便にて送り返します。
費用は発生しませんのでご安心ください。
参考文献（ＰＣＢ断面図）
【ハンダづけ用語辞典】日本アルミット出版部 川口寅之輔 著
2007年03月29日
vaio VGN-T92S のチップ型（1608）LED交換
☆ 御依頼御社のWebサイトを見て、ぜひご依頼させていただきたい半田付けがあるのですが、お引き受けいただけますでしょうか。
内容は、下記のとおりです。
・ノートPC（vaio VGN-T92S）のチップ型（1608）LED交換
こちら、フィルム上にあるため、さすがに私程度の個人の道具と技術ではお手上げ状態です。電源ランプのLEDは通常基盤上にあったので楽だったのですが、フィルム上の6つのLEDについて交換をお願いできないでしょうか。なお、交換していただきたい1608型（白）のLEDチップは既に手元にあります。
私のノートPCの写真は、下記にある私のBLOG上にありますので、雰囲気をつかんでいただければ幸いです。
http://nandemolab.spaces.live.com/
また、当該ノートPCは既に保証が切れておりますので、私自身が中を開けてメンテナンスしたりしておりますので、どうぞお気軽に触っていただければと思っております。ご依頼したいLEDがあるフィルム基盤は、分解することなくバッテリー挿入口の裏から引き抜くことができます。
お忙しいところ個人的な要望で恐縮ですが、
何卒よろしくお願い申し上げます。
☆ はんだ付け職人 回答
ブログ拝見いたしました。
おもしろい改造ですね。
喜んで お受けいたしますよ。
【あっさりコース】￥８０００円（返送料+消費税込み）
当社へ到着後 翌日出荷（土日は休日です）
商品をお受け取りいただいて動作確認後のお振込みでよろしいでしょうか。
ご検討よろしくお願い致します。
☆ 本ご依頼
この度は、ご快諾のご連絡をいただきまして、誠にありがとうございます。
vaioには愛着はありませんが（笑）、昔からカスタムするのが好きで、
私流のアイテムに仕上げてくださるのを支援してくださることを、
とてもうれしく思います。
それでは、土日辺りにこちらから発送させていただきたいと思います。
半田当該個所の基盤を引き抜くための手順書も同封させていただきますので、
ご参考にしていただければ幸いです。
（IBMのように、分解マニュアルがありませんから……＞ソニー）
ご依頼させていただくものは急いでおりませんので、
お手すきの際に作業していただければと思います。
発送後は、ゆっくり楽しみにお待ちしております。
よろしくお願いいたします。
☆ 完了報告
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
ご依頼の vaio VGN-T92S のチップ型（1608）LED交換作業 完了致しました。
本日 ヤマト便にて発送致しました。
白色のＬＥＤは まともに見ると 目がくらむほど明るいです。
ひとつおわびしなければなりません。
シート基板を取り出す際、 プラスチックのカバーのつめの部分に
ヒビを入れてしまいました。（添付写真参照）
誠に申し訳ありません。
（お許しいただけるでしょうか？）
ですので、シート基板を戻すのも、さらに悪化させてはいけないので
マスキングテープで 仮固定するだけにとどめてあります。
☆ ご容赦
早速のご連絡、ありがとうございます。
ご丁寧に、添付ファイルを頂戴しましてありがとうございました。
とても丁寧な半田付け作業をしていただきまして、ありがとうございます。
ヒビ割れは全然気になりませんので、どうぞお気になさらないでください。
（どのみちバッテリーで押さえられますし、vaioの構造設計の問題ですから）
逆に、構造上難しい部分の改造をご依頼して、申し訳ありませんでした。
振り込みは、請求書到着の翌日くらいになると思います。
振り込みが終わりましたら、またメールでご案内させていただきます。
いまから、到着が楽しみです。本当にありがとうございます。
よろしくお願いいたします。
☆ お客様より
VGN-T92Sの件でお世話になりました、○○です。
早速届きましたので、動作確認をさせていただきました。
美しいのは半田だけでなく、野瀬様のお気持ちがこもった
素晴らしいアイテムに生まれ変わりました。
本当に、ありがとうございます。心から、お礼申し上げます。
早速、お振込みさせていただきましたので、ご確認のほど
よろしくお願い申し上げます。
また、私のBLOGにて、ご紹介させていただきました。
http://nandemolab.spaces.live.com/
記事の内容に不都合な点などがありましたが、ご遠慮なく
お申し付けください。
この度は、誠にありがとうございました。
重ねて厚くお礼申し上げます。
2007年03月28日
BIOSRAMを PLCC32ピンソケットへ換装
☆ 御依頼SATA-RAIDカードのBIOSRAM（AT948V512 PLCC32ピン）を取り外して、PLCC32ピンソケットを取り付けてほしい。ソケットに実装するメモリーはW29EE011P-90です。
自分でICを外そうとホットバーナーで試みたが外せなかった。
あっさりコースで対応できるでしょうか？
☆ はんだ付け職人回答
BIOSRAM（AT948V512 PLCC32ピン） をPLCC32ピンソケット
に換装する ご依頼ですね。
写真などの 情報があれば確実な返事ができると思いますが
おそらく 小型噴流ＤＩＰ槽なら できると思います。
あっさりコースで 対応可能です。
基板を送っていただけたら 当社到着後2日以内に作業して
発送できます。
ご検討よろしくお願い致します。
☆ 作業完了
ご依頼のPLCC32ピンソケット換装作業完了いたしました。
本日ヤマト便にて 発送致します。
【あっさりコース】\8000円での請求書を同封しております。
動作をご確認後 お振込みをお願い致します。
当初考えていた小型噴流ＤＩＰ槽は 私の勘違いでしたね。
ホットエアーにより 基板の表裏から 温めて BIOSRAMを外しました。
ＰＬＣＣソケットは ハンダコテにてハンダ付けしてあります。
ご利用ありがとうございました。
2007年03月09日
ｉｂｏｏｋ ノートＰＣ コネクタの修理 その４
☆御依頼内容=ノートパソコン(iBook)の基盤からソケットが外れています。
はんだづけする箇所は一か所で足が２つ出ています。ソケットは4mmくらいで出ている足の間隔は1mmくらいです。
シャーシが邪魔になっており、外したいのですが、外れません。この状況ではんだづけは可能でしょうか？
☆完了報告
野瀬＠ハンダ付け職人です。
ノートパソコン(iBook)のソケット修理 完了いたしました。
コネクタ固定用金具（ランドにハンダ付け）は除去してあります。
回路的には コネクタの２端子が導通していれば動作しますので
大丈夫です。
強度的に不安なので コネクタ外周をホットメルトで基板に固定してあります。
ご利用ありがとうございました。
2007年03月01日
ＳＯＮＹ バイオ メモリスロットのハンダ修理
☆ ご依頼ＳＯＮＹのＶＡＩＯ（ノートパソコン）のメモリスロットに
メモリを差し込んでも 認識しない。
手で押さえていると、認識するが 手を離すと認識できない。
たぶん、ハンダ付け部分で接触不良になっていると思われるので
観ていただきたい。
という お電話でのご依頼でした。
☆ ハンダ付け職人回答
�螢離酸叉 〔鄒ァ�ハンダ付け職人です
メモリスロットのハンダ修理完了いたしました。
写真を添付いたしますので ご確認ください。
修理前は コネクタ端子の金メッキがそのまま見えています。
これは、ハンダが十分に馴染んでおらず ハンダの上に乗っかって
いる状態を現しています。
修理後のコネクタ端子は 上の面までハンダが廻っており
キレイにフィレット（富士山の裾野のようななだらかなカーブ）が
形成されているのがわかると思います。
見た目で判断するには このフィレットを観察するのが一般的です。
☆ 補足
お客様から ルーペで観察した場合、どのようにハンダ付け不良を判断したらよいかのご質問がありましたので 上記のような回答となりました。
【あっさりコース】での修理でした。
☆ お客様より
お世話様になっております。
この度は、半田修理を快くお引き受け頂き、
深く感謝申し上げます。
さて、野瀬様に修理していただきました
ＶＡＩＯノートが見事復活いたしました。
写真を添付申し上げ、お礼とさせていただきます。
１、２枚目写真・・・ マザーボード全体（表、裏）
３、４、５枚目写真・・・ メモリースロット部
両スロット部へ装着
６，７枚目写真・・・ 起動実験、メーカーロゴ表示
８，９枚目・・・ ＢＩＯＳ画面
両メモリー認識（６４ＭＢ×２枚）
です。
今後ともよろしくお願い申し上げます。
先ずは、お礼まで。
☆ありがとうございました。（はんだ付け職人）
2007年01月29日
フレックスケーブルの延長ハンダ付け
☆ ご依頼Webサイトを拝見しまして今当方で課題になっているハンダ仕事を
お願いできないか、メールする次第です。
ノートブックPCの周辺機器接続用ポートリプリケーターの中身を取り出して
別の躯体に入れようとしております。
その中身はフレックス基板がありましてコネクターで本基板と接続されています。
新しく用意した躯体ではこのフレックス基板が数センチ短くて届かないのです。
フレックス基板と本基盤コネクターの間に延長用にサンハヤト製のフレックス基板用
延長フレックスケーブルを食んだ付けしたいのですが、0.5mmピッチと細くて
自分ではなかなかうまくいきませんでした。
つきましては、このような作業もご依頼できますでしょうか？
写真をお付けしたほうが分かりやすいか、と思いますので、ご返事いただきましたら
改めましてこちらで用意しておりますパーツの写真をお送りいたします。
よろしくご検討のほどお願い申し上げます。
☆ 写真いただきました

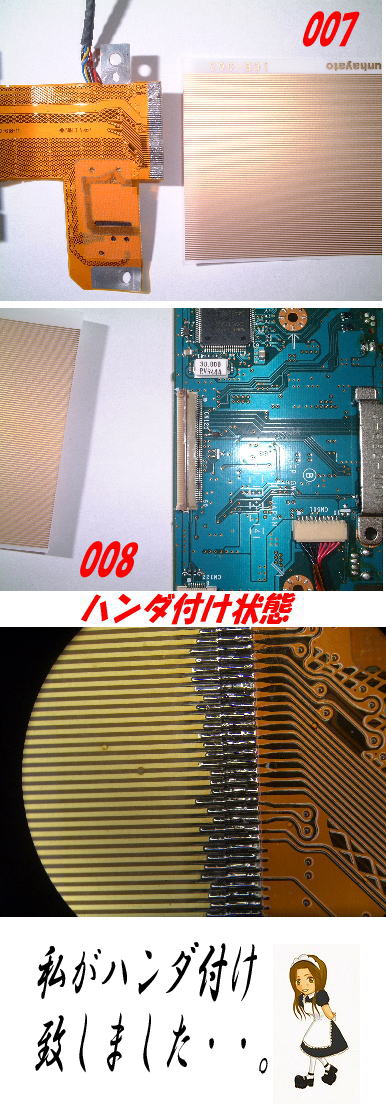

007はフレックス基板とサンハヤト製エクステンション基板です。
0．5mmピッチでやく50本の端子になっています。
008はフレックス基板が接続されるメイン基板のコネクター部分です。
つまり、フレックス基板をサンハヤトのエクステンション基板とはんだ付けして、
コネクターまでの距離を伸ばそうということです。
はんだ付けするとなると、基板端子同士をつなぐ極細のリード線が必要でしょうか?
とりあえず秋葉原で見つけることのできる極細リード線はありますので、
こちらを御利用されることを想定して同封してお送りしますか?
作業に必要と想定されるものを御指定くださればこちらでそろえますので、
よろしくお見積もりのほどお願い申し上げます。
☆ ハンダ付け職人回答
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
写真ありがとうございます。
２点確認したい点があるのですが
フレックス基板とサンハヤト製エクステンション基板のピッチは
合っているでしょうか？
合っていれば エクステンション基板の端を１ｍｍ程度折り込めば
細線は不要かと思います。
あるいはそのまま ハンダ付けして ホットメルトなどで
固める方法があります。
また、コネクタにエクステンション基板は差し込めるのでしょうか？
これが差し込めないと こちらのほうが 接続が難しそうですね。
見積もりの件ですが 基本料金￥８０００円で収まると思います。
不確定要素がありますので、もしかしたら ものすごく難しかったり
するかもしれませんが、その場合は事前にご連絡致します。
念のため 基板端子同士をつなぐ極細のリード線も同封しておいてください。
それでは よろしくお願い致します。
☆ ご依頼
早速のご返信ありがとうございました。
裸眼で確認しただけですが、フレックス基板とエクステンション基板のピッチは
合致していると思います。
本基板のコネクターにエクステンション基板が入ることは、ピッチが
あっているので問題ないとおもっています。
基板等はまとめて今週中にお送りいたしますのでよろしくお願いします。
まずは実物をご覧になって作業の負荷等について改めてご査定ください。
以上よろしくお願いします。
☆ 作業完了！
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
ケーブルと基板 届きました。
さっそく 試してみたところ 添付写真のように
なんとか接続することができました。
ただし、あまり強度はないと思いますので
テープで固定してあります。
本日ヤマト便にて 発送します。
基本料金で請求書を同封しておりますので
無事 動作いたしましたら お振込みをお願い致します。
よろしくお願い致します。
☆ お客様
早速のご連絡ありがとうございました。
出来上がりの写真を拝見しまして、ハンダののり・光沢にただ感心するばかりです。
強度の点も、何か別な材質のもので裏打ちするように検討します。
「作品」の到着を心待ちにしております。
受け取りましたら早急に支払いを済ませますね。
このたびはありがとうございました。
ＰＣ マザーボードのコンデンサ交換
☆ ご依頼マザーボードの液漏れしたコンデンサの交換をお願いしたいのですが。
結構駅漏れ箇所が多くて全部で20個程の交換となると思います。
コンデンサは既に購入済みです。
それと具体的な依頼方法を教えていただきたいのですが。
「6.3V1000μF×7個交換して欲しい」と書くだけでマザーボード上の
破損6.3V1000μFコンデンサの場所を探して交換してくれるのか？
という感じの質問です。
こちらで詳細な指示が必要であれば
どのような準備が必要か教えていただければ幸いです。
☆ はんだ付け職人回答
お問い合わせありがとうございます。
ご質問の件ですが
できたら マザーボードの写真に マジックで印を
していただくと助かります。
印刷でもメールでもＯＫです。
（液漏れしたコンデンサは 文字が読めない場合がありますので）
その他には 特に制約はありません。
基板とコンデンサを送っていただければ
作業完了後 こちらから送付の案内メールを送ります。
基板と取り外したコンデンサに請求書を同封しますので
基板の動作を確認後 代金をお振り込みいただければ結構です。
では ご検討よろしくお願い致します。
☆ ご質問
迅速な返事ありがとうございます。
了解いたしました。
修理の依頼をお願いしたいと思います。
念の為発送前にご確認させてください。
御社のHPで確認させていただきましたが
�［繕發魯錺鵐廛薀ぅ浩�で￥8,000で間違いないか（送料込み ヤマト便）
添付ファイルに交換場所を指定したエクセルファイルを添付しておきました。
確認後、明らかに￥8,000を大幅に超える作業費が発生する場合にはご連絡願います。
��発送の際は御社へヤマト便の「着払い」発送でよいのか。
上記�，粒稜Г�取れ次第発送いたします。
宜しくお願いします。
☆ はんだ付け職人回答
まずは お詫びしなければなりません。
（送料込み ヤマト便）というのは 返送料だけです。
・・といいますのは すさまじく 大げさな梱包をされて送ってこられる
お客様が 極稀におられますので。
（ＨＰのほうも 謹んで訂正させていただきました）
また、 コンデンサの交換点数についても
あまりに多量のコンデンサでも ワンプライスというわけには
まいりませんので １５個程度を上限目安に 追加料金をいただいておりました。
（１個当たり５００円程度）
松井様の場合 ２５個ですので、 １２５００円となりますが
今回、ＨＰ上表記の不備をご指摘いただきましたので
￥１００００円 （返送料込み ヤマト便）とさせていただくことで
ご了解いただけないでしょうか。
（ＨＰの表記も訂正致します）
以上 ＨＰ 表記上の不備で ご不快に思われたかもしれませんが
ご理解をお願い致します。
ご検討よろしくお願い致します。
☆ 本ご依頼
お世話になります。
下記料金で結構でございます。
早速発送の手配いたしますので
宜しくお願いします。
☆ 作業完了
マザーボードのコンデンサ交換作業 完了いたしました。
（写真添付）
本日ヤマト便にて発送します。
伝票Ｎｏ００００-００００-００００です。
明日の午前中に到着予定です。
請求書を同封致します。基板が到着後、動作確認をいただいた後
お振込みをお願い致します。
ご利用ありがとうございました。
今後ともよろしくお願い致します。
☆動作確認
野瀬さま
お世話になります。
マザーボード起動確認できました。
土曜日から日曜の晩まで2日間の負荷テストを実施しても
以前では発生していた起動不可及び起動中のフリーズ、
使用中の電源断は発生いたしませんでした。
１週間以内に請求金額を振り込ませていただきます。
本当にありがとうございました。
今後とも宜しくお願いいたします。
2006年12月25日
マザーボードのコンデンサ交換３
今度は成功例です。☆ご依頼
マザーボードの液漏れしたコンデンサの交換をお願いいたしたいと考えております。
今、現物が手元にありませんので、正確には判りませんが、コンデンサ3個ほどだったかと思います。
来週末にこちらから発送するとして、
納期をどの程度見ればよろしいでしょうか。
☆はんだ付け職人回答
野瀬＠ハンダ付け職人です
お問い合わせありがとうございます。
納期ですが 当社着日の翌日には出荷できます。
（土日は除きます）
☆お客様より
M/Bのほうは、おかげさまで無事復旧いたしました。
・・（中略）・・
1つ質問があるのですが、M/Bのコンデンサの中にはクリンチ加工というものを
してあるものがあると、ネットで調べていて知りました。
今回交換をお願いしたものは、どうだったのでしょうか？
また、クリンチ加工というものが、見た目でわかるものなのでしょうか？
お教え願えれば幸いです。
私も、1度コンデンサの交換に挑戦したことがあります。
先ほど調べていて初めて知ったのですが、私が挑戦したM/Bのコンデンサは
スナップオンクリンチ加工というものが施されたコンデンサだったようです。
コンデンサの取り外しに非常に苦労しました。
そのため、基盤に熱が伝わりすぎたのか否か判りませんが、
そのM/Bは再起不能となってしまいました。
それまでは、一応まだ起動はしていたのですが^^;
☆はんだ付け職人回答
�螢離酸叉 〔鄒ァ�ハンダ付け職人です
ご連絡ありがとうございます。
Ｍ／Ｂ無事復旧したようでよかったです。
コンデンサは 間違いなく送っていただいたコンデンサです。
ご心配いただいたようですが、こちらでは 何も手配しておりませんので
ご安心ください。
クリンチ加工といいますのは 要は基板に挿入したリードを
抜けないように曲げてあるものです。
見た目は クリンチしてないものが 富士山型の形状になるのに対し
クリンチしてあると リードが基板に沿って曲げられているため
横側にリードの切断面が見えます。
そのままですと ハンダを溶かしても抜けないので
先に曲げられた部分を切断しておく必要があります。
Ｍ／Ｂのコンデンサ交換は ハンダコテでは結構難しく
失敗される方が多いです。（失敗例↓）
http://www.soldering-guide.com/archives/50677937.html
では、今後ともよろしくお願い致します。
2006年12月19日
マウスの修理
☆お問い合わせパソコン用マウスの修理をしたいと考えております。
マウスのコードは被服内で断線しています。
コードを折り曲げると繋がる事もあります。
そこで、コードの断線部分（マウスの本体から10cmほどの所で切断し、マウスに繋がっている側）を削除し、残ったコードをマウス内の基盤に半田付けしていただきたいのですが、可能でしょうか？
また、費用はどの程度かかりますか？
よろしければ回答をお願いいたします。
☆ハンダ付け職人 回答
野瀬＠はんだ付け職人です。
お問い合わせありがとうございます。
マウスの修理ですが 十分可能だとは思います。
ただ、最近のマウスは修理を前提に制作されていないので
分解ができない構造である可能性があります。
（分解しようとすると 成型が割れてしまうなど・・）
時間的に 2時間も掛かってしまうと 費用は4000円を超えますので
送料を安く見積もっても 往復で1000円以上は掛かってしまい。
合計で￥5000円を超えてしまいます。
この金額ですと かなりいいマウスが購入できてしまいますし
安いものなら3つくらい買えますので、特別な事情が無い場合は
もったいないですが 新規に購入されることをお薦めします。
ご検討よろしくお願い致します。
☆ご依頼
ご丁寧な回答ありがとうございます。
もちろん新品が買えればそれに越したことは無いのですが、
もう絶版になっているモデルで、買うことが出来ないのです。
私は大のお気に入りで、故障して使えなくなった後も二年ほど取ってあったものです。

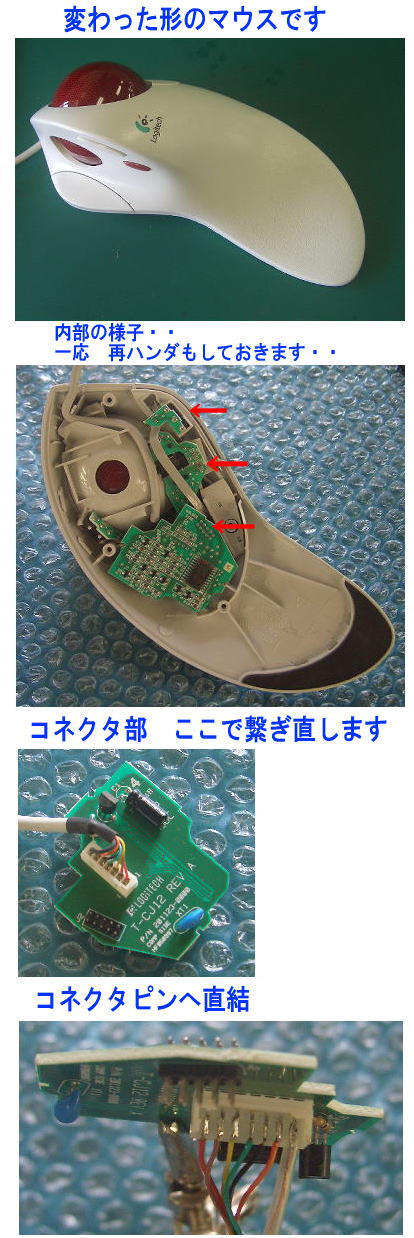

添付写真1を参照ください。☆印部分が断線していると思われます。
これがマウス？と思われるかもしれませんが、
マウスの上に手を置いて、赤いボールを親指または人差し指で回転させて、
画面上のポインタを動かすものです。
マウス本体は机の上に置いたまま動かしません。
修理金額も \5000円 程度ならぜひお願いしたいところです。
（このマウス、恥ずかしながら 新品では \11,000円だったのです。 ）
添付写真2のように、ネジで裏蓋が外れるので、分解も多分大丈夫だと思います。
☆修理完了
のせ＠ハンダ付け職人です。
ケーブルの 修理作業完了しました。
但し、当社のＰＣに繋いで 動作確認したところ
左クリックが出来ていないように思います。
（専用のソフトウエアが必要なのかもしれませんが・・）
ケーブルはコネクタ部も怪しいと感じたので
（被覆が一緒にカシメられているようでした）
基板のコネクタへ直結し、 左クリックのスイッチ部や基板なども
調べてみましたが異常は見つかりませんでした。
（一応 再ハンダしておきました）
やはり○○様のほうで 動作確認をしていただかないと
わからないようです。
今日の便には間に合いませんので 明日のヤマト便にて発送します。
費用については当初の見積もり通り請求書を
同封していますが、正常に動作しない場合は 連絡いただければ
費用はいただきません。
（切断したケーブルも同封しますが ケーブルが原因では
なかったようにも見受けられます）
動作確認をよろしくお願い致します
☆ お客様よりのご回答
ハンダ付け職人様
○○です。
対応が遅くなってしまい、大変申し訳ありませんでした。
ありがとうございました！見事に直っております！！
メールで「直っていないかも？」というお話をいただいた時は
心配しましたが、私のパソコンに繋いでみると、問題なく使うことが出来ました。
早速使用しております。
本当にありがとうございました。
☆はんだ付け職人 感想・・
「よかった・・」とほっとしたのが正直なところです・・。
「いつか修理できたらな・・」と大事に保管されていたものが修理できて
「 これはお役に立てたな・・」と感慨もひとしお・・。
まさはる＠はんだ付け職人 いい仕事をしました。
2006年12月18日
【修理できなかった例】マザーボード コンデンサ交換
いつもいつも リペアや修理が成功しているわけでもありません。今回は 修理できなかった例を 紹介してみます。
☆ご依頼
NECのマザーボードですが、コンデンサー2本破列して
いたので、自分で交換したのですが、ぐらぐらして、直りませんでした。 状態はマザーから、モニターに、信号なしの状態です。ＣＰＵファンは、まわります。まだ5本ほど怪しいコンデンサーが、あるので、１ど見積もりしてほしいのですが、コンデンサーは、こちらで用意できますので、宜しく御願いします。
【追記】
私の、マザーの状態は、コンデンサー２個が、破裂していたので、
交換しましたが、素人なもので、現状変わらずでした。
１度、マザーボードとコンデンサーを、送りますので、
見積もり御願いします。直りそうも無い場合は、着払いで、送り返してください。
あくまでもコンデンサー交換作業とは、心得ておりますので、怪しいコンデンサー
を、交換して
いただきたいのですが？届きましたら、ご連絡ください。
☆はんだ付け職人 回答
基板を拝見いたしましたが、残念ながら○○様が
修理を試みられた 箇所のパターンの損傷が激しく
復帰する可能性はたいへん低いと判断致します。
この基板は積層基板でして スルーホール内部の内壁ごと
パターンが失われているため回路的に修理することはできません。
たいへん残念ですがこのまま 着払いにてお返し致します。
今後は 「ハンダが溶けない？」と感じられた時点で
相談いただければ 幸いです。
ご理解の程よろしくお願い致します。
☆ 写真解説
かなり長時間掛けて ハンダコテを当てていたために スルーホールの
内壁およびランドが失われている状態。
また ランドに繋がっていたと思われる 回路も千切れているため
修理しても 回復する可能性が低いと判断し 上記のような回答となりました。
３枚目の写真は 正常なスルーホールの状態ですが、明らかに違いますね？
マザーボードのコンデンサ交換は 簡単に見えますが 実は
ハンダコテで修理するのは かなり難しいです。
ご依頼の際は、 ここまで損傷を与える前にお願い致します。
2006年10月30日
車載モニタ用基板の コネクタ修理
☆ ご依頼はじめまして・・
自動車の修理をしている者ですが
車載モニターの内部を分解している際、
フイルム状ケーブルをロックを外さずに引張って
しまい、プリント基板に表面実装されているコネクターの半田が剥がれてしまいました。
見たところプリント基板のパターンは剥がれてはいないようなのですが貴社殿で修理をお願いしたくメールしました。
とりあえず現品を送りたいと思っておりますので
修理の可否、可能の場合見積もりをお願いしたいと思っております。
どうぞよろしくお願いします。
☆ハンダ付け職人 回答
基板届きました。
パターンの剥離等はなく 修理は可能です。
ただし、コネクタの両サイドの端子は引き抜かれており
修復はできないと思います。
この端子は 単にコネクタを基板に くっつける強度を稼ぐための
ものですので 付けなくても問題はありません。
（可能ならば付けてみます・・）
☆ 続報
コネクタ修理の件 完了いたしました。
取れていた端子もなんとか修復できました。
2006年10月26日
ＮＥＣ製マザーボードのコンデンサ交換
☆ ご依頼NEC製マーザーボードの修理をお願いしたいのですが
同じ基盤（同じ場所のコンデンサー不良）２枚です。
１枚は コンデンサー取り外しに失敗してスルーホールに
足の部分が残ってしまいました
もう１枚は 破裂したコンデンサー取り付けたままです
同タイプのコンデンサーは 準備済みです
よろしくお願いします
☆ ハンダ付け職人 回答
お問い合わせありがとうございます
野瀬＠ハンダ付け職人です
マザーボードのコンデンサ交換ですね
了解致しました
コンデンサの個数がわかりませんが
基本料金の ￥８０００円を超えることは無いと思います
基板とコンデンサを送っていただけたら
２日ほどで 交換して発送できると思います
☆ ご依頼
ご連絡ありがとうございます
２枚ありますが
１枚は コンデンサー取り外し失敗して
スルーホールに 足の部分が残ってしまった状態です
修理できるか お送りするので
修理可能でしたら お願いします
もう１枚は 破裂コンデンサーが付いた状態です
また 交換必要箇所は 各6個程度だと思います
交換用コンデンサーとマザーボード
お送りするので よろしくお願いします
☆修理
結局、このマザーボードのコンデンサ交換は全部で16点になりました。
通常、こういったコンデンサ等の交換作業は 一般の方がやろうと思った場合
ハンダコテを使うしかないと思うのですが、 この方だけでなく今まで何度も
同様の失敗をされているのを見てきました。
マザーボードなどの大型の基板の場合、 積層になっていて銅パターンの密度が
大きくなっています。 このため、高温のハンダコテを当ててやっても
放熱板にハンダコテを当てているような感じとなり ハンダを融点まで温度を上げてやることが
難しくなります。このため、コテの当たっている箇所だけが 高温となり時間を掛けすぎると
パターンが損傷してしまいます。
当社での方法を紹介しておきますと、 基板の裏面にマスキングテープで養生をしておき
局所ハンダ噴流装置（溶かしたハンダを噴水のように吹き上げる）でスポット的に
基板を温めてコンデンサを取り外し、そのまま、新しいコンデンサをハンダ付けしています。
この方法ですと、基板の温度を２５０℃程度までしか上げず、手早く交換できるので、
他の電子部品に与える影響も少なくて済みます。
どうしても、ハンダコテを使って交換作業をやる必要がある場合は、足りない熱を補うため
ドライヤーや ホットプレートで 基板を熱しながらハンダコテを当ててやると
かなり改善されます。
このへんの、考え方が【熱容量】という概念と結びついてくるんですね。
