2008年04月11日
SONY VAIO PCG-ＮＶ９９Ｍ／ＢＰ メモリースロットのハンダ修理
状況 電源は入るが起動しない。メモリーにテンションを与えると正常起動確認。

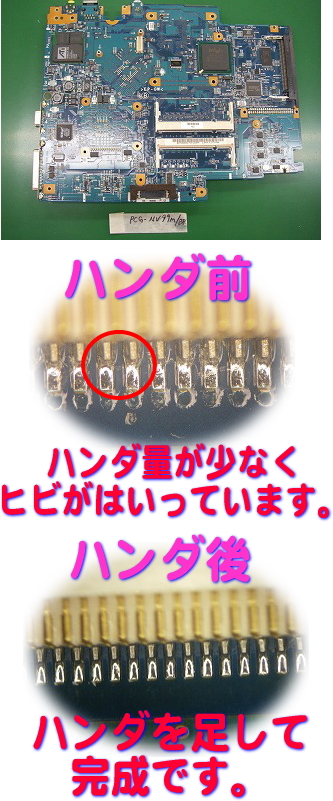

マイクロスコープにて半田割れによる足浮き確認。
前回とほとんど同じ症状なので今回もハンダ量を少し足してやり、ヒビ割れを治していきます。顕微鏡で確認したところ全体的にハンダ量が少なく今は大丈夫でも将来的に耐久性に不安な箇所があるので一通りさわってみることにします。
確認方法は顕微鏡でも難しいのでピンセットでさわってみてグラグラするようなら割れたりヒビが入っていると思ってよいでしょう。
前回と同じくホットエアー(170℃）で温めながらハンダを足していきます。
スロット中央部分の間隔が狭い箇所には充分注意（マスキングでの養生）しながらの作業です。フラックスを塗布しておけばハンダが良くなじんでくれるのですが最後に洗浄液できれいにふき取っておかないと故障の原因になるので気をつけましょう。
