2008年02月07日
BSデジタルチューナーの改造

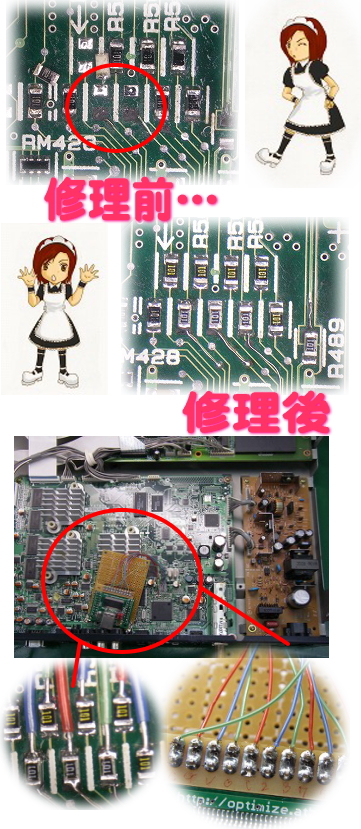

今回はデジタルチューナーを改造してテスト信号を発信できるようにする、というものです。送られてきた方はご自分でチャレンジされたようですが、挫折して当社に依頼されたようです。なるほど、基板のパターン部分とチップ抵抗が大変な状態になっていました…。
何度も挑戦するうちにチップ抵抗の電極が取れてしまい、基板のパターンも剥離してしまったようです。大手術です…。
まず電極が剥離してしまったチップ抵抗を新たにそろえてから作業開始です。
１１箇所からの信号線の引き出しをして、本体につけたユニバーサル基板と配線を２０箇所の接続になりました。写真拡大図にあるように、チップ抵抗の片側に信号線をハンダ付けしていくわけですが、あまり長いことコテ先をあてていると 信号線のナイロンが熱でめくれたり溶けてしまうし、チップ抵抗が熱で浮き上がってきたり、電極が取れてしまうので手早く作業をするのですが あまりさらっとやりすぎると信号線とチップ抵抗間のハンダがなじんでおらず後で引っ張るとスルッと抜けてしまいます。しかもチップ抵抗同士の間隔がとても狭いので注意が必要です。
（どうしても自分で… という場合はマスキングを駆使してください。）
難しい作業でしたが完成しました。
トラックバックURL
この記事へのコメント
1. Posted by 画伯＠ハンダ付け職人
2008年02月13日 09:54
このマスキングテープを駆使する・・とういのは実は重要でして、回路を保護するだけでなくマスキングテープで熱を逃がしたり、熱容量を調節したりするんですね。細かい回路ではこういった目に見えない熱容量のコントロールが重要になってきます。
2. Posted by pino
2008年02月14日 14:31
ありがとうございました。勉強になりました。マスキングだけでもいろいろ使用用途があるんですね。
