2007年06月11日

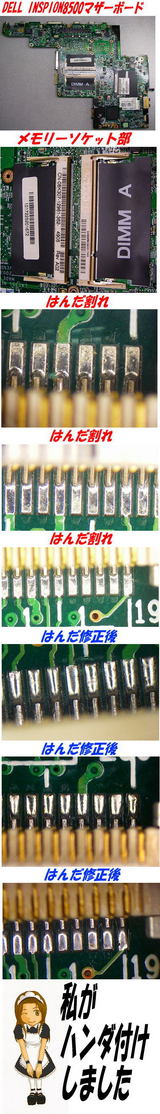

DELL INSPION 8500 メモリソケットのハンダ割れ
今回も このブログで紹介したDELL INSPION 8500のメモリソケットハンダ割れとまったく同じ症例です。他にもおられるかもしれませんね。
前回と同じく ホットエアーで基板を温めながら顕微鏡でハンダを追加しました。
トラックバックURL
この記事へのコメント
1. Posted by ken
2007年07月18日 09:40
ハンダ割れ写真が載っています。
この場合、メモリソケットを取らないと見えません。
ソケットの外し方を教えてください。
特殊な工具を使用しますか。
この場合、メモリソケットを取らないと見えません。
ソケットの外し方を教えてください。
特殊な工具を使用しますか。
2. Posted by 画伯＠ハンダ付け職人
2007年07月18日 11:23
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。お問い合わせありがとうございます。
メモリを搭載した基板の外し方でよろしかったでしょうか？
ソケットがコの字型になっていますが
白いプラスチックの部分が コの字を開けるように稼動するようになっています。
これを開けるとフックが外れるようになっており
（プラスチックが引っかかって基板を止めています）
フックを外してから基板を水平に慎重にスライドさせると
外すことができます。
プラスチックを折ってしまわないように注意してください。
3. Posted by ken
2007年07月18日 12:02
ありがとう御座いました。
