2006年12月18日
【修理できなかった例】マザーボード コンデンサ交換
いつもいつも リペアや修理が成功しているわけでもありません。今回は 修理できなかった例を 紹介してみます。
☆ご依頼
NECのマザーボードですが、コンデンサー2本破列して
いたので、自分で交換したのですが、ぐらぐらして、直りませんでした。 状態はマザーから、モニターに、信号なしの状態です。ＣＰＵファンは、まわります。まだ5本ほど怪しいコンデンサーが、あるので、１ど見積もりしてほしいのですが、コンデンサーは、こちらで用意できますので、宜しく御願いします。
【追記】
私の、マザーの状態は、コンデンサー２個が、破裂していたので、
交換しましたが、素人なもので、現状変わらずでした。
１度、マザーボードとコンデンサーを、送りますので、
見積もり御願いします。直りそうも無い場合は、着払いで、送り返してください。
あくまでもコンデンサー交換作業とは、心得ておりますので、怪しいコンデンサー
を、交換して
いただきたいのですが？届きましたら、ご連絡ください。
☆はんだ付け職人 回答
基板を拝見いたしましたが、残念ながら○○様が
修理を試みられた 箇所のパターンの損傷が激しく
復帰する可能性はたいへん低いと判断致します。
この基板は積層基板でして スルーホール内部の内壁ごと
パターンが失われているため回路的に修理することはできません。
たいへん残念ですがこのまま 着払いにてお返し致します。
今後は 「ハンダが溶けない？」と感じられた時点で
相談いただければ 幸いです。
ご理解の程よろしくお願い致します。

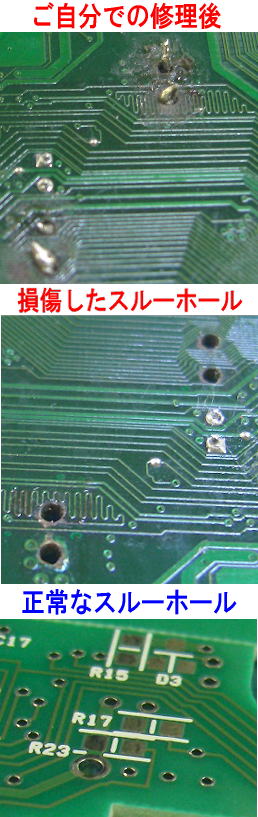

☆ 写真解説
かなり長時間掛けて ハンダコテを当てていたために スルーホールの
内壁およびランドが失われている状態。
また ランドに繋がっていたと思われる 回路も千切れているため
修理しても 回復する可能性が低いと判断し 上記のような回答となりました。
３枚目の写真は 正常なスルーホールの状態ですが、明らかに違いますね？
マザーボードのコンデンサ交換は 簡単に見えますが 実は
ハンダコテで修理するのは かなり難しいです。
ご依頼の際は、 ここまで損傷を与える前にお願い致します。
