2006年10月26日
ＮＥＣ製マザーボードのコンデンサ交換
☆ ご依頼NEC製マーザーボードの修理をお願いしたいのですが
同じ基盤（同じ場所のコンデンサー不良）２枚です。
１枚は コンデンサー取り外しに失敗してスルーホールに
足の部分が残ってしまいました
もう１枚は 破裂したコンデンサー取り付けたままです
同タイプのコンデンサーは 準備済みです
よろしくお願いします
☆ ハンダ付け職人 回答
お問い合わせありがとうございます
野瀬＠ハンダ付け職人です
マザーボードのコンデンサ交換ですね
了解致しました
コンデンサの個数がわかりませんが
基本料金の ￥８０００円を超えることは無いと思います
基板とコンデンサを送っていただけたら
２日ほどで 交換して発送できると思います
☆ ご依頼
ご連絡ありがとうございます
２枚ありますが
１枚は コンデンサー取り外し失敗して
スルーホールに 足の部分が残ってしまった状態です
修理できるか お送りするので
修理可能でしたら お願いします
もう１枚は 破裂コンデンサーが付いた状態です
また 交換必要箇所は 各6個程度だと思います
交換用コンデンサーとマザーボード
お送りするので よろしくお願いします
☆修理
結局、このマザーボードのコンデンサ交換は全部で16点になりました。
通常、こういったコンデンサ等の交換作業は 一般の方がやろうと思った場合
ハンダコテを使うしかないと思うのですが、 この方だけでなく今まで何度も
同様の失敗をされているのを見てきました。
マザーボードなどの大型の基板の場合、 積層になっていて銅パターンの密度が
大きくなっています。 このため、高温のハンダコテを当ててやっても
放熱板にハンダコテを当てているような感じとなり ハンダを融点まで温度を上げてやることが
難しくなります。このため、コテの当たっている箇所だけが 高温となり時間を掛けすぎると
パターンが損傷してしまいます。

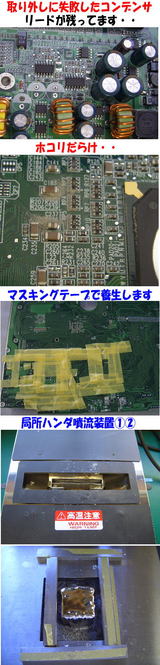

当社での方法を紹介しておきますと、 基板の裏面にマスキングテープで養生をしておき
局所ハンダ噴流装置（溶かしたハンダを噴水のように吹き上げる）でスポット的に
基板を温めてコンデンサを取り外し、そのまま、新しいコンデンサをハンダ付けしています。
この方法ですと、基板の温度を２５０℃程度までしか上げず、手早く交換できるので、
他の電子部品に与える影響も少なくて済みます。
どうしても、ハンダコテを使って交換作業をやる必要がある場合は、足りない熱を補うため
ドライヤーや ホットプレートで 基板を熱しながらハンダコテを当ててやると
かなり改善されます。
このへんの、考え方が【熱容量】という概念と結びついてくるんですね。
