2006年10月18日
オーディオ用ケーブルの作成
☆ご依頼はじめまして、当方、音楽好きで最近は自作ケーブルに興味を持っておりまして、
半田付けについて調べていたところ、御社のホームページに出会いました。
そこで本題なのですが、オーディオ用ケーブルの作成（プラグへのケーブル芯線の半田付け）
をお願いすることは可能でしょうか？
一般的な両側ともピン（RCA）プラグのケーブルであれば、市販品もたくさんあるのですが、
私が必要なのは片側がピンで片側がフォノのケーブルでして、このタイプでオーディオ用のものは
私が探した限りではありませんでした。（楽器用のものがいくつかあった程度です）
そこで、良質なオーディオ用の切り売りケーブルをこのタイプのプラグへ半田付けして使用したいと考えています。
半田付けの良し悪しが出音に大きく影響するようなので、御社の匠の半田付けで最良の音を引き出すことが
できればと思い、お問い合わせした次第です。
お忙しい中申し訳ありませんが、ご回答頂ければ幸いです。
☆回答
野瀬＠ハンダ付け職人です
お問い合わせありがとうございます
私も オーディオについては スピーカーを自作したり
http://www.biwa.ne.jp/~nosetatu/risousp.htm
（レーザーカットの曲面音道ＢＨです）
ケーブルも 作成したりしており お気持ちよくわかります
よろこんでお引き受けいたしますよ
納期は２日もあれば大丈夫です
私の納得できる最高のハンダ付けを施します。
ご検討よろしくお願い致します
☆ご依頼内容
ノセ精機 様
作成して頂くケーブルは、片側ピン（RCA）で片側フォンのものが一つ（ステレオな
ので２本１組）と、両側ともピン（RCA）のものが2組、計６本３組になります。
ケーブルは２種類とも一芯シールドケーブルなので、芯線をプラグのホット側へ.
シールド網線をコールド側へハンダ付けしてもらえれば良いのですが、構造が若干違
います。
「訂正箇所1」
灰色の太い方のケーブルは、外側から布→紙巻→シールド→ドレンワイヤー→紙巻→
ブラックエナメル→銅芯線という構造になっています。
ドレンワイヤーは片側（マジックの目印がある方）のみシールド網線と一緒にマイナ
ス側へハンダ付けして下さい。反対側は、シールドのみ
マイナス側へハンダ付けして頂いて、ドレンワイヤーのはみ出し部分は切断して下さ
い。
芯線は黒いエナメル（絶縁体）で覆われていますので、ホット側へハンダ付けする部
分を紙ヤスリやカッターナイフ等で
削って下さいますようお願いします。
茶色の細い方のケーブルは、外側から茶色被膜→シールド網線→銀メッキより線とい
う構造ですので、銀メッキより線をホット側へ、シールド網線をコールド側にハンダ
付けして下さい。
「訂正箇所2」
ケーブルにマジックで印が付けてありますが、使用時に左と右でケーブルを切った際
の方向を合わせる目印（灰色のケーブルについては
ドレンワイヤー接続の有無も兼ねています）として付けていますので、両側ともピン
プラグ＋細・茶色ケーブルの作成時には気になさらないで下さい。
（ひっくり返しても、プラグの形状が同じなので）
片側ピン、片側フォンプラグの場合は、片Chだけ逆にすると形状が違って使えないの
で、向きを合わせて下さい。

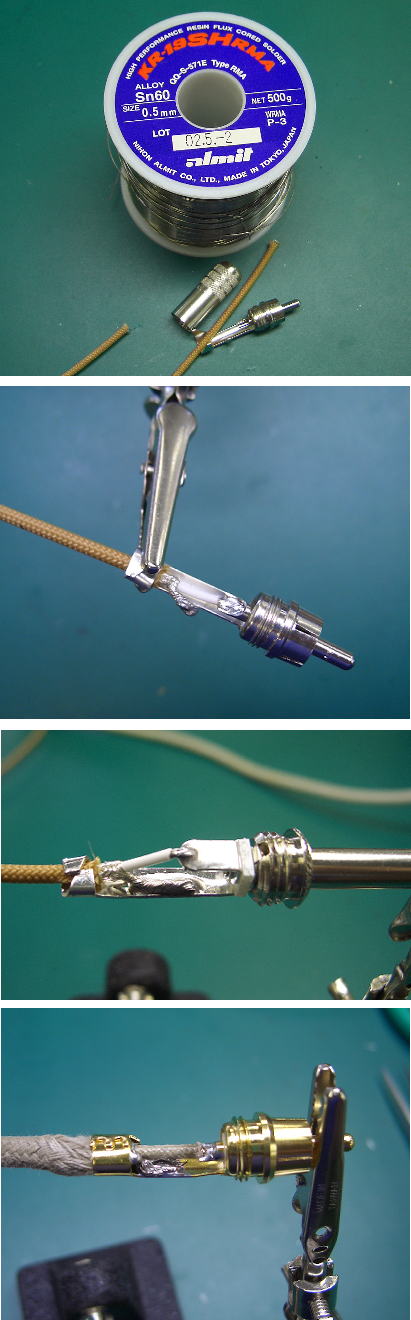

☆作業完了！
本日、作業完了しました
明日、ヤマト便にて発送いたします
ハンダは宇宙用にも使われる 最高級のものを使用しました
ご指示通りにハンダ付けしたつもりです。
ごかくにんをお願いします
なかなか複雑なケーブルですね
思っていたより 骨が折れました
いい音が出るといいのですが・・
☆お客様より・・
作業完了ありがとうございます。
> なかなか複雑なケーブルですね
> 思っていたより 骨が折れました
> いい音が出るといいのですが・・
複雑な構造ですよね、お手数かけました。
灰色のケーブルは何十年も前のものらしいです。
添付のお写真拝見しましたが、凄い音が出てきそうです。
それでは、到着を楽しみにしています。
☆ 後日・・
昨日、５分ほど聴いただけなのですが、灰色のケーブルが良い感じの音を出していま
した。
休日にじっくり聴いてから、詳細な感想等お知らせします。
今回は、ありがとうございました。
☆ハンダ付け職人
どうだったんでしょうね？
ありがとうございました
