2006年05月29日
マザーボードのコンデンサ交換２
☆ ご依頼以前マザーボードのアルミ電解コンデンサの交換依頼の件を読ませて頂いたのですが、私もマザーボードの電解コンデンサの交換をお願いしたいのですが。
現在パソコンは何とか動作して特に問題が発生している訳ではありませんが、数年前にWeb上で海外製（殆どが台湾製）と思われる粗悪品コンデンサの液漏れ、膨張の不具合の話題でいっぱいであった年がありましたが、私の所のマザーボードは今頃になりましてコンデンサの異常を発見しまして、出来る事であればコンデンサを交換してこのまま使用し続けたいと思っております。
不良と判断出来る箇所はCPU装着周辺の一番大きな四本のコンデンサだけの様です。確実におかしいと判断出来るのは三本だけでして、一本は異常は発見出来ませんが交換して頂きたいです。
尚、交換用のコンデンサは東京は秋葉辺りに近々別なるパソコン周辺機器購入の為に出掛けますので、ついでに購入して揃えて来る予定です。
自分でもハンダゴテを購入して交換にチャレンジをしてみようかとも考えましたが、一箇所だけ基板のパターンの狭い箇所が発見出来たので、やった事もない素人が下手に手を出して損傷してしまっては元も子もないので、専門家の方に依頼する方が無難であろうと判断した次第です。
プロの方から見れば特に難しい箇所は一箇所だけだと思われます。四本だけの交換ですが、損傷に備えまして予備で一本も添えて送りますので、宜しくお願い致します。
☆ 作業
マザーボードは 積層基板でかなり熱容量を必要とするため
普通のハンダコテでは ハンダを溶かすのに手こずり
回路パターン（ランド）を損傷する恐れがあります。

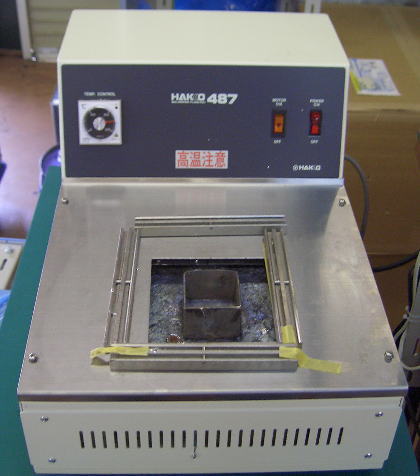

このため 局所噴流ＤＩＰハンダ槽を使って
コンデンサの抜き取りと 実装を行ないました
基板の裏面には 養生のため ハンダ付けの箇所以外には
マスキングテープを ２重に貼り付けます
フラックスを塗布し 噴水状に上がるハンダに浸した状態で
コンデンサを 抜き取り そのまま交換用コンデンサを差し込みます。
この間 手早くやらないと 他の電子部品を破壊したり
基板が焼けてしまったりするので 注意が必要です。
☆ お客様よりのメール
修理完了済のマザーボードは昨日確かに宅急便にて到着しました。
早速各種パーツを全て組み上げてみまして、少々の問題点は発生しましたがマシン自体の
起動は問題なく
動作しております。
自作パソコンですので、マザーボードまで一度裸にしてしまいますと、各種ボード類を再
装着してもPCIスロットの
装着する位置が異なると途端に不具合発生してしまい、ネット接続が出来ない状態になっ
てしまいました。
何度か別なる位置に装着し直しまして認識してくれまして正常動作する様になった次第で
す。
こう言ったちょっとの所で問題が発生してしまうのがパソコンの世界ですので致し方ない
ですね。
マザーボードは今後もう暫くは安定動作して寿命も延びるだろうと思っています。
どうもありがとうございました。
