はんだ付け講座（2008.05.14）
こんにちは、はんだ付け職人です今週は、シャドーハンダです。
「なんじゃそりゃ？」
と思うほうが普通です。
シャドーハンダと申しますのは、私、ハンダ付け職人が勝手に名付けたもので
辞書には載っておりません。ＴＶでＤＶＤハンダ付け講座が紹介される場合
茶化すのに必ず使われる部分ですが、効果は絶大です。
ハンダ付けの基本動作を単純化して、わかりやすくイメージしていただくための
トレーニングで、動作は４つしかありませんので、誰にでも覚えてもらえるか
と思います。
このトレーニングではハンダコテは必要ありません。ボールペンなどでも十分
代用できますのでやってみましょう。また、初心者の方にハンダ付けを教える
際には意外に有効なのでぜひ活用してみてください。
1: コテ先を 母材に当てて温める。
特に見よう見まねでハンダ付けをされる方が誤解しやすいのは、コテ先と糸
ハンダを同時に母材に当て、直接コテ先に糸ハンダを当てて糸ハンダを溶か
しているように思いがちです。ハンダ付けに熟練した方がハンダ付けする場合
母材が小さい場合や、コテ先の熱容量が十分大きい場合は、一見コテ先と糸
ハンダを同時に母材に当てているように見えます。ですが実際はまず、コテ先
を母材に当て、母材を約２５０℃まで温めています。
2: 母材の温度が上がるのを見計らって 糸ハンダを供給する。
1:で母材の温度を約２５０℃まで上げた後、糸ハンダを供給します。
温度は目に見えませんから「今、２５０℃だ！」と判断はできませんが母材の
大きさ（熱容量）やコテ先の熱容量から母材の温度をおおよそ推定します。
タイミングが早すぎると糸ハンダが溶けませんし、温度が上がりすぎると
電子部品が熱破壊したり、糸ハンダ内のフラックスが急激に蒸発してミニ爆発
を起こし、パチッと弾けますので判断できます。
このあたりが経験の差になってきますが、多少の誤差は許容されますので心配
は要りません。
3: ハンダ量をコントロールして、糸ハンダの供給を止める。
ハンダ量はここでコントロールします。【７．１ハンダ量について】で述べ
ましたが、ハンダの量が多くなりすぎないように注意します。あまりハンダの
供給に時間を掛けますとフラックスが蒸発してしまいイモハンダになってしま
いますので、サッと適量だけ供給するようにします。
4: ハンダが馴染むのを確認して、コテ先を離脱する。
この【ハンダが馴染むのを確認する】という動作が抜けますと熱不足による
イモハンダとなってしまいます。3:で糸ハンダを供給した際、母材とハンダの
温度は下がっています。ここで再度、約２５０℃の金属間化合物ができる最適
な条件をつくってやって、フィレットが形成されていくのを観察してから
コテ先を離脱します。
この４つの動作を
「イ〜チ！ニ〜イ！サン！シ〜！」と声を出しながらトレーニングされること
をお薦めします。（人前でやるのはちょっと恥ずかしいので１人でやりましょう）
2008年05月13日
ＴＯＳＨＩＢＡ Ｄｙｎａｂｏｏｋ Ｓａｔｅｌｌｉｔｅ４６００ＳＡ８０Ｐ/４ メモリスロットのハンダ割れ修理

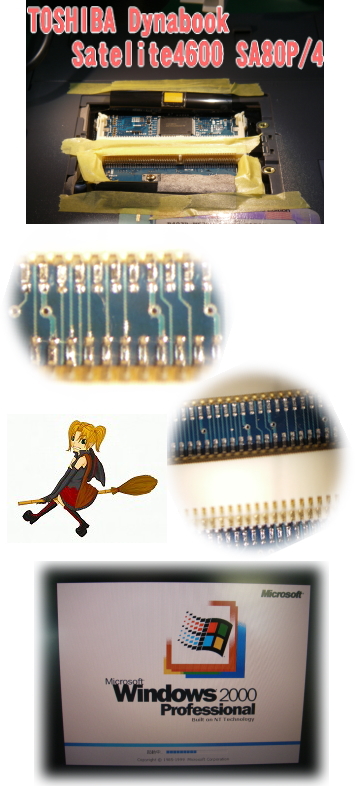

症状はＰＣをひっくり返してメモリを押さえつけると起動…（ファミコンみたいになってしまっていますね…）メモリの認識が片側のみということでしたので顕微鏡で調べてみました。ピンセットで持つとぐらぐらの足が数本あった上にかろうじてついている他の足部分もハンダ量が極端に少なくいつ割れてもおかしくない状況でしたので全体にハンダ量を足してやることにしました。今回も本体ごと修理になりますので前回と同じ方法です。全体にハンダを足す、つまり内側の間隔が狭い部分もコテを入れていかなくてはいけないのでマスキングをさらにしっかり巻いておきます。拡大鏡や顕微鏡の作業はコテ先だけ見てしまって全体を見ずにまわりの部品を溶かしてしまうことがよくあるので注意しましょう。特にメモリスロットはプラスティックなので一瞬あったっただけでも溶けてしまいます。ドライヤーで暖めながら糸ハンダを供給し、コテをあてていくというのは結構難しいので無理をせずに2回に作業をわけると失敗する確率は減ります。最初にドライヤーなしでハンダを少しずつ足していき足し終わってからフラックスを多めに塗布し、ドライヤーをあてながらツノになったハンダを馴染ませていきます。最後にフラックスは必ずきれいに掃除しましょう。残っていると故障の原因になります。作業終了後 動作チェックしてみましたが無事につきました。
SONY VAIO PCG-FX７７G／ＢP メモリスロットのハンダ割れ修理
どうやらスロット片側部分にハンダ割れがあるらしいとのことでしたので、顕微鏡で確認したところやはり片側部分にヒビ、割れが確認できました。反対側はハンダ量も多くしっかりついていたので問題ないようです。今回は本体ごと発送していただいたので患部を開けてマスキングで養生します。

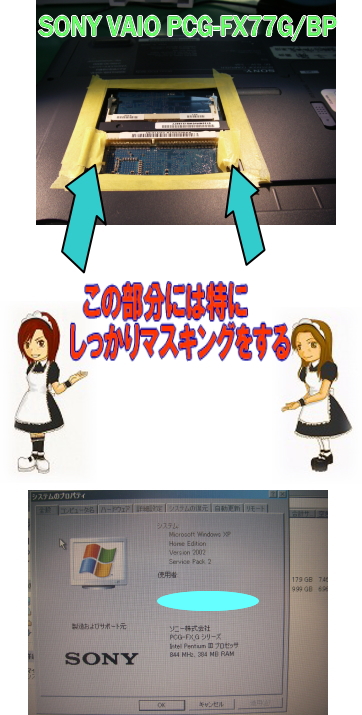

このとき周辺やスロット部分はもちろんですが特にメモリをカチッとはめ込む
横側部分には2〜3重にマスキングをしておきましょう。一番外側はコテ先が当たりにくく熱中するとだいたい横側のどこかが溶けてしまったりすることになります。
自分でやってみよう！と思った方は注意してください。
基板の状態ではないので患部に家庭用ドライヤーで温風を送りながら作業します。
熱いので気をつけながら、我慢しながら…です。とても熱くて無理！という時は
最初にドライヤーなしでハンダを少しずつ足していき（この時点では馴染んでおらずコロンとしていてもかまいません）足し終わってからフラックスを多めに塗布し、トライヤーをあてながらハンダを馴染ませていきます。こうすると糸ハンダを供給するてにドライヤーを持てるので作業がしやすいと思います。最後にフラックスは必ずきれいに掃除しましょう。残っていると故障の原因になります。
動作チェックしてみましたが無事つきました。
2008年05月08日
小型大学衛星Cute 1.7 APDII
ちょっと、うれしいニュースです。本日、東京工業大学のスタッフの方からメールをいただきました。
内容は・・
東京工業大学の開発された小型大学衛星Cute 1.7 APDIIが
http://lss.mes.titech.ac.jp/ssp/cute1.7/index.php
4/28にインドPLSVロケットにより無事軌道に投入されました。
現在、初期運用をほぼ終了した状況で、昨日のパスで試行的に
APD 検出器の高圧を ON したとのことです。
温度データが多少ぐらつくなど、今後改善すべき問題はまだまだ
あるそうですが、まずはAPD が軌道上で初めて検出器として動作し
機能したことで、一同胸をなでおろしておられるとのこと。
この小型大学衛星Cute 1.7 APDIIのフライト品のハンダ付けを
当社でやらせていただいたのですが、無事運行しているようで
私もほっとしました。
現在の状況については、以下のページをご覧ください。
http://lss.mes.titech.ac.jp/ssp/cute1.7/blog/
2008年05月07日
はんだ付け講座（2008.05.07）
こんにちは、はんだ付け職人です今週はハンダコテのコテ先についてのお話です。
ハンダコテを購入すると、あらかじめ標準のコテ先が付属してきます。
（鉛筆を削った形の先細りタイプですね。）
実は、この標準のコテ先なんですが万能ではありません。・・というよりは
この標準タイプのコテ先がぴったりマッチするハンダ付けは非常に少ない・・。
と考えたほうが正解です。
本来、コテ先はハンダ付けの対象物に応じて使い分けるべきで、本当はメーカーのカタ
ログにはたくさんの種類のコテ先が掲載されています。
コテ先を交換すると、形状だけでなく、その熱容量も大きく変わります。
したがって、同じ形状であっても、その太さを変えてやることで熱容量をコントロール
することができます。
ところが、一般の方もちろん、企業の方も含めて、この標準のコテ先をそのまま使って
おられる方がかなり多いのが現状です。
そして、「このハンダコテは試したけどダメだ。」と判断されている場面が多くないで
しょうか？
コテ先の形状を選ぶ判断基準のひとつに、いかにしてハンダ付け対象物との接触面積を
大きくするかがあります。たとえば、丸棒と丸棒では点でしか接触させることができま
せんが、丸棒と平面となら線で接触させることができます。
以前にヤカンとお風呂のモデルでお話したことがありますが、この接触面積がヤカンの
お湯の注ぎ口の断面積に相当するわけです。
ですので、いくら大きな瞬間湯沸しのヤカンであっても、注ぎ口が細ければいつまで
経ってもお風呂のお湯を温めることができないですね。
接触面積を大きくするには、母材に応じたコテ先の形状選びが重要となります。
同一の基板内であってもコテ先を変更してハンダ付けするなどの状況は、多々発生し
ます。（特に鉛フリーのハンダ付けでは多くなってきています。）
（最近はコテ先交換がカートリッジ式になったり、２台のハンダコテが使えるステー
ションなどが販売されてきています。）
企業の方は、商社の方がカタログを持って販売に来られますので、こういった事情を
既にご存知の方が多いのですが、一般の方にはあまり知られていないようです。
ホームセンターなどで交換用のコテ先（形状の異なる）を店頭に置いてあるところは見
たことがありませんので、ハンダコテの販売環境が大きな要因なのでしょう。
したがって、今お使いのハンダコテが本当にダメなのかどうかは、コテ先の形状をいく
つか試してみてから判断したほうがいいですね。
