2007年09月
2007年09月27日

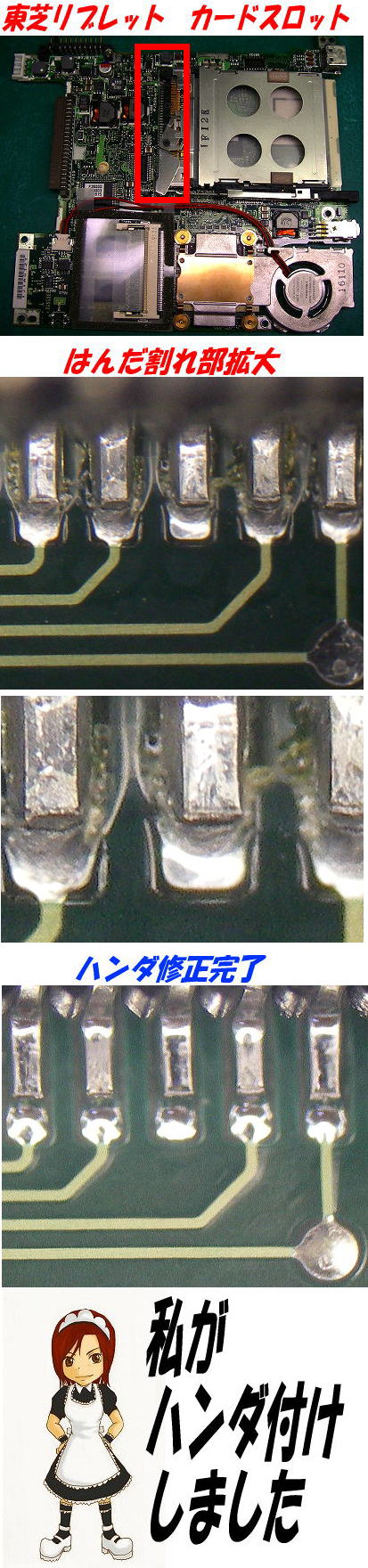

東芝 リブレット ＰＣカードスロット 接触不良 ３例目
リブレットは３回目になりますね。やはり、カードスロットのハンダ割れが原因で動作不良を起こしていたものです。
ハンダ修正により修理しました。
マスコミで報道されるようなハンダ割れは稀ですが
ＰＣに関するハンダ割れは多いですね。
毎日のように、お問い合わせをいただいております。
このタイプのハンダ付けは、手ハンダではなく
クリームハンダと呼ばれる、ハンダをパウダー状にしたものを
フラックスで練り上げたものを、基板のパターン上に印刷。
印刷は、通常メタルマスクと呼ばれる基板のパターン形状を
繰り抜いた金属シートを基板に被せてクリームハンダを
薄く延ばして塗布します。
その上で、チップマウンターと呼ばれる自動機で
チップ部品をマシンガンのようにパターン上に搭載します。
この状態のものを、リフロー炉という電熱炉を使って
約２５０℃くらいで加熱するとハンダ付けできるわけです。
これらの印刷、クリームハンダ、リフロー炉の温度プロファイルなどの条件
設定が難しく、うまく条件が合わないと このようなハンダ付けの不具合が
発生します。
検査は画像認識処理や目視、電気導通検査などで行われますが
こういったハンダ割れを検知するのは難しいですね。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月26日

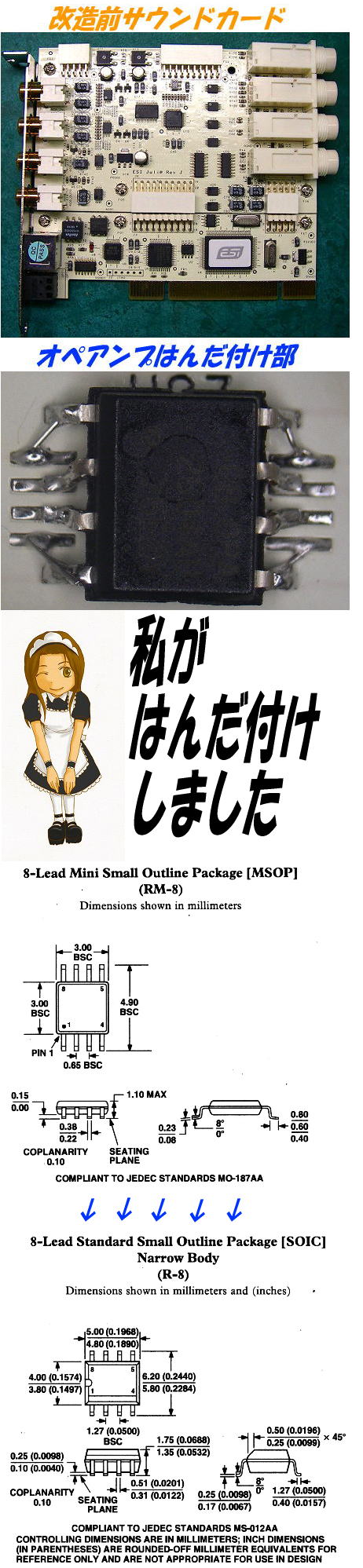

オペアンプ ＭＳＯＰからＳＯＩＣへの交換
サウンドカードのオペアンプを交換するご依頼です。ところが、サウンドカードに実装されているオペアンプは
ＭＳＯＰですが 交換したいオペアンプはＳＯＩＣという
パッケージです。パターンのサイズと形状が一致しません。
悩んだあげくオペアンプの中央リードを２本中央寄りに曲げて
パターンにハンダ付けし 両端の２本は より銅線をバラシた
細線を使ってジャンパ線としてハンダ付けしました。
なかなか難易度の高いハンダ付けです。
いい音になるといいですね。
☆ その後、お客様よりメールいただきました。
本日、サウンドカード到着しました。
早速、箱を開けてカードを確認しました。
メールで頂いた写真の通り、素晴らしい出来上がりです。
MSOPの基盤にSOICのOPAmpが半田付けしてあります。
どのようにしてジャンパー線を半田付けしたのか、思わず拍手をしたい気持ちで
した。
早速、パソコンへ取り付けて、録音してみました。
モニターから流れてくる音は、中音の厚みがあり、高域も滑らかで、良く伸びて
います。低音は、BB社の独特の音ですが、充分の低音が出ています。
OSコンのさわやかな音とOPAmpの交換で、2ランクアップした音を出しています。
エージングが進めばもっと繊細な音も出てくると思います。
これだけ音が変わるとは、想像以上でした。
このように夢が叶ったのは、野瀬昌治様を始めノセ精機の皆様のおかげです。
本当に感謝しています。
これから、このサウンドカードを大切にして、音楽を楽しもうと思っています。
ありがとうございました。
☆ うれしいですね。
スタッフ共々、喜びをかみしめる１日でした。
ありがとうございました。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月20日
産経新聞 新聞2.0「イザ！」への執筆
産経新聞が仕掛ける新聞2.0「イザ！」
http://www.iza.ne.jp/
の専門家ブログを担当することと相成りました。
http://soldering.iza.ne.jp/
趣味のことなど織り交ぜて発信していきたいと思います。
このブログと重複する所も出てくるかと思いますがご容赦を・・。
よろしくお願い致します。
2007年09月06日

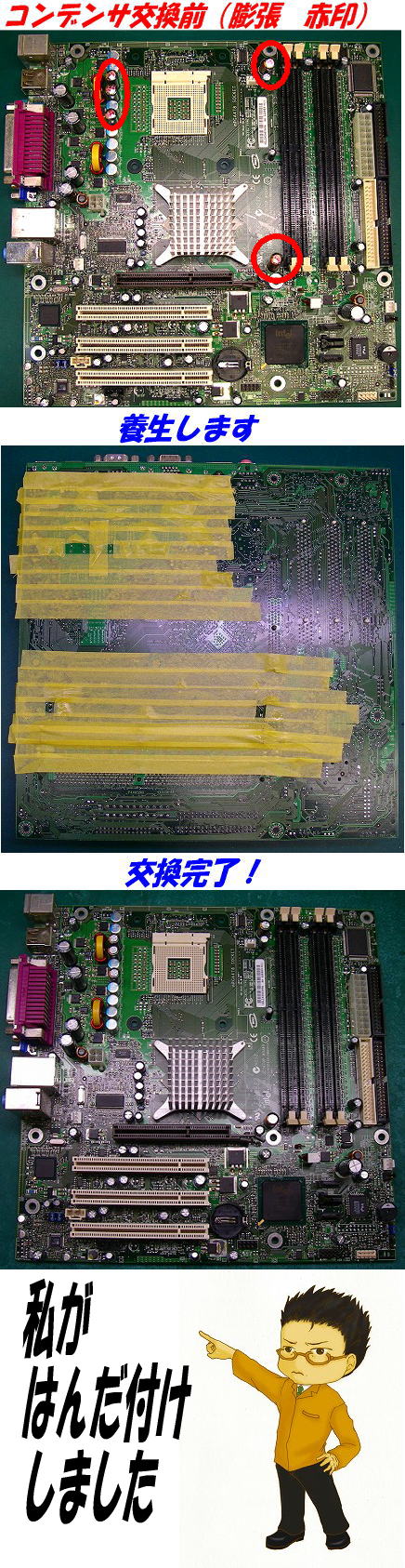

マザーボードのコンデンサ交換４
膨張したコンデンサの交換です。マスキングテープでしっかり養生してやるのがポイントです。
コンデンサはグランドのパターンにつながっていることが多く
ハンダコテではハンダを溶かせないことがよくあります。
今回も小型噴流ＤＩＰ槽を使いました。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年09月05日
アルミと銅の接合方法
☆ご質問
ホームページ、ブログも拝見いたしました。
アルミ（大板）どおしの接合、アルミと銅の接合を探しております。
アルミハンダが難しい事は分かりました。また、かつて自分達で行ってみて、失敗もしています。
アルミの定尺板（大板）どおしの接合、あるいはアルミの定尺板（大板）の周囲に額縁状に銅板を接合は出来ないものでしょうか？
宜しくご回答頂ければ幸いです。
☆ 回答
私も詳しくはないのですが調べてみたところ
いくつか出てきましたので紹介しておきます。
http://www.kodama-good.com/otm/040.html
http://www.nc-net.or.jp/morilog/m37985.html
http://www1.odn.ne.jp/~sanoh/
http://kamakura-s.jp/xo/modules/tinyd1/index.php?id=27
ホームページ、ブログも拝見いたしました。
アルミ（大板）どおしの接合、アルミと銅の接合を探しております。
アルミハンダが難しい事は分かりました。また、かつて自分達で行ってみて、失敗もしています。
アルミの定尺板（大板）どおしの接合、あるいはアルミの定尺板（大板）の周囲に額縁状に銅板を接合は出来ないものでしょうか？
宜しくご回答頂ければ幸いです。
☆ 回答
私も詳しくはないのですが調べてみたところ
いくつか出てきましたので紹介しておきます。
http://www.kodama-good.com/otm/040.html
http://www.nc-net.or.jp/morilog/m37985.html
http://www1.odn.ne.jp/~sanoh/
http://kamakura-s.jp/xo/modules/tinyd1/index.php?id=27
2007年09月04日

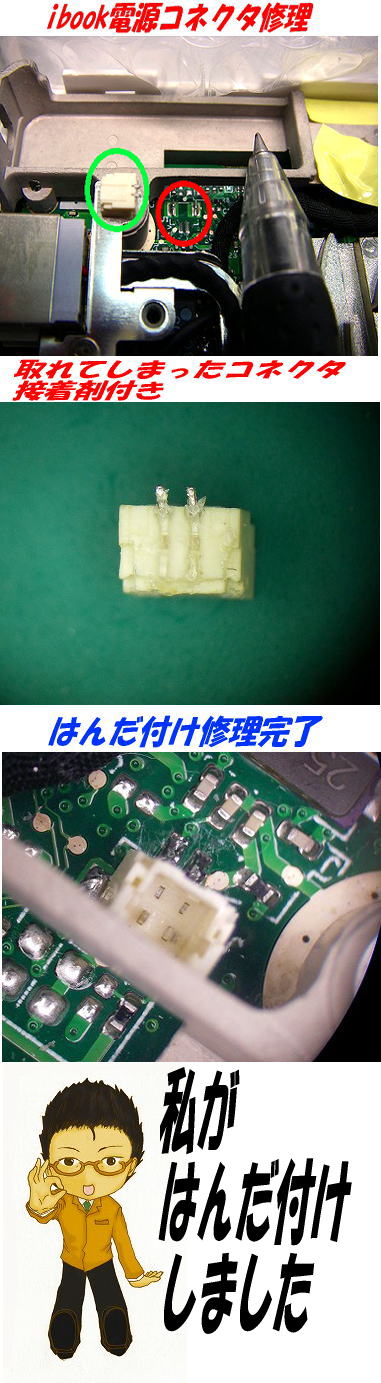

iBook G4 電源コネクタの修理 その５
どうやらiBook G4の一部の時期に作られたものに集中しているようですね。またもや電源コネクタの修理です。
たいていの場合、お客様がご自分で接着剤などで固めて
修理を試みられるので、基板とコネクタは接着剤で固まっています。
今回も同様、
接着剤を削って掃除して、コネクタピンの曲がりを成形
端子をハンダ付けしました。
写真を撮影後補強のためにコネクタの周囲をホットメルトで固めています。
（元よりは強くなっているはずです）
