2007年08月
2007年08月31日
著書【はんだ付け職人のハンダ付け講座】発売！
はんだ付け職人の
はんだ付け講座
野瀬昌治（著）
まちがいだらけのハンダコテ選び
なぜ、鉛フリーのハンダ付けはむずかしいのか？
製造現場で本当に知りたかったハンダ付けの知識
価格： ￥２，１００（税込）
ＡｍａｚｏｎなどのＷＥＢ書店ほか一般書店で購入できます。
商品の詳細 単行本： ４６ページ 商品の寸法： Ｂ５版 おすすめ度：
オールカラーの写真と図を用いて、誤解しやすい ハンダ付けをわかりやすく解説。 著者は【タモリ倶楽部】のはんだ付け講座にも講師として出演した野瀬昌治です。商品の説明
出版社/著者からの内容紹介 （まえがきより）
私は、ハンダ付けセミナーに行くと受講者の皆さんに尋ねていることがあります。「ハンダ付けと聞いて、何色をイメージされますか？」という質問です。
「 グレー！」「ねずみ色・・」「銀色・・」等々、返ってくる答えは暗い色ばかり。世間がハンダ付けに持っているイメージは暗いんですね。
私の会社は、ハンダ付けを本業としており、女性の従業員さんがほとんどですから、なんとかハンダ付けの持つイメージを明るく清潔なものにしたいと思っています。・・という私もＤＶＤ【はんだ付け講座】の１作目では、パッケージを黒にしてしまいましたが・・。２作目、３作目ではオレンジやショッキングピンクなどの明るい色を意識して使うようにしています。 また、服装に関しても明るい色を努めて着るようにしていますし、メガネも黄色やオレンジなどの明るい色に変えました。そう、髪の毛も明るい色に染めましたね。
ハンダ付けというと、ほとんどの電気製品に使われていて、中学校などでも技術の授業などで習ったりします。当然、どこの電機メーカーでもハンダ付けを行ってますので、かなり大勢の方がハンダ付けに仕事として取り組んでおられるはずです。
ところが、ハンダ付けのイメージが暗いせいでしょうか「 私の仕事はハンダ付けです。」と自信を持って胸を張っておられる方にはお会いしたことがありません。
私も、一介のハンダ付け職人であり、特別優れた技能を持っていたり、すばらしい理論を持っているわけではありません。表にこそ出てはきませんが、日本の中小、零細を含めた企業には世界に誇れるハンダ付け技術をお持ちの方が多数おられるはずです。こういった方たちが、「 私の仕事はハンダ付けです。」と言ったときに、「おおっ！」という反応が返ってくるような世の中にしたいと願っています。
そのためには、ハンダ付けについて、もっと世間様に知っていただく必要があります。そのきっかけ、窓口として役立てば幸いです。
2007年７月 明るいハンダ付けを目指して・・ はんだ付け職人 野瀬昌治
はんだ付け職人のハンダ付け講座
2007年8月25日 初版第一刷発行
著 者 野瀬 昌治
発行所 ブイツーソリューション
発売元 星雲社
印刷所 渋谷文泉閣
万一、落丁乱丁のある場合は送料小社負担でお取替えいたします。
c Masaharu Nose 2007 Printed in Japan ISBN978-4-434-10965-2
2007年08月21日
半田がスルーホールに上がってこない
え〜すみません。コメント欄に質問いただいていたんですが
その記事について削除要請がありまして こちらに別途ＵＰさせていただきました。
まもるさん ご了承お願い致します。
☆ご質問
こんにちわ まもるです。
過日は 積層セラミックコンデンサ破損の件でアドバイス
ありがとうございました。
今回 ご教授頂きたい点は
有鉛半田で使っていたプリント基板は 無鉛半田では無鉛半田用にスルーホールとかの材質を変更・改版するのが
世間一般の流れなのでしょうか？
弊社は ファブレス企業で 製造委託先が数社ありますが
無鉛半田での半田付け品質に差が有り ある１社は フロー半田で半田がスルーホールに上がってこず ボトムのみでの半田付けとなっており フィレット剥離、ランド剥離が発生しており また外力にも弱い状況です。
スルーホールの材質の改版、フロー半田の時間などを調整するのがベストなのでしょうか？
お手数をお掛けしますが よろしくお願いします。
☆はんだ付け職人回答
鉛フリー半田は粘りが強く、共晶ハンダ用の基板設計のままではスルーホールの穴径等が小さすぎてハンダが部品面に上がりません。
また、このブログの「鉛フリーと共晶半田で コテ先を混ぜて使ってはいけない理由・・」http://www.soldering-guide.com/archives/50058324.html
でも書いたのですが、部品のリードのメッキなどに微量の鉛成分が含まれていると、リフトオフと呼ばれるフィレット剥離、ランド剥離が発生します。
その条件は
�顱Д蝓璽疋瓮奪�が鉛入り共晶半田（Ｓｎ−Ｐｂ）である
�髻Д侫蹇屡湘追佞瓜�（ 半田槽）の 表面実装部品リードの接合部の温度が１７５度ｃ以上ある
�鵝А“羈單� 大型の 表面実装部品である
の３つが すべて揃う必要があります。
その記事について削除要請がありまして こちらに別途ＵＰさせていただきました。
まもるさん ご了承お願い致します。
☆ご質問
こんにちわ まもるです。
過日は 積層セラミックコンデンサ破損の件でアドバイス
ありがとうございました。
今回 ご教授頂きたい点は
有鉛半田で使っていたプリント基板は 無鉛半田では無鉛半田用にスルーホールとかの材質を変更・改版するのが
世間一般の流れなのでしょうか？
弊社は ファブレス企業で 製造委託先が数社ありますが
無鉛半田での半田付け品質に差が有り ある１社は フロー半田で半田がスルーホールに上がってこず ボトムのみでの半田付けとなっており フィレット剥離、ランド剥離が発生しており また外力にも弱い状況です。
スルーホールの材質の改版、フロー半田の時間などを調整するのがベストなのでしょうか？
お手数をお掛けしますが よろしくお願いします。
☆はんだ付け職人回答
鉛フリー半田は粘りが強く、共晶ハンダ用の基板設計のままではスルーホールの穴径等が小さすぎてハンダが部品面に上がりません。
また、このブログの「鉛フリーと共晶半田で コテ先を混ぜて使ってはいけない理由・・」http://www.soldering-guide.com/archives/50058324.html
でも書いたのですが、部品のリードのメッキなどに微量の鉛成分が含まれていると、リフトオフと呼ばれるフィレット剥離、ランド剥離が発生します。
その条件は
�顱Д蝓璽疋瓮奪�が鉛入り共晶半田（Ｓｎ−Ｐｂ）である
�髻Д侫蹇屡湘追佞瓜�（ 半田槽）の 表面実装部品リードの接合部の温度が１７５度ｃ以上ある
�鵝А“羈單� 大型の 表面実装部品である
の３つが すべて揃う必要があります。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年08月17日

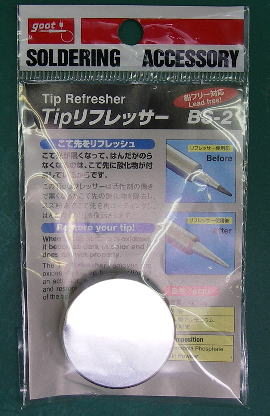

ＴＩＰリフレッサー ＢＳ−２ （ｇｏｏｔ）
太洋電機産業? gootのコテ先のメッキを回復するペーストです。チョンチョンとコテ先で撫でるだけで 即スズメッキが回復する優れものです。
これは便利です。
コテ先の寿命も延びそうです。
鉛フリーにも対応しています。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
2007年08月01日
中国語版 半田付け講座 まもなく発売！
皆様から多数ご要望をいただいていたＤＶＤ半田付け講座の中国語版がまもなく発売になります。
中国語版 はんだ付け講座ＶＥＲ２（技術編）
ＤＶＤ６７分 （簡体語翻訳）
ナレーション センユイ
中国への進出企業様、待望の中国語版ハンダ付け講座です
難しかったハンダ付け教育が簡単に行えます。
価格：￥５０，０００円（税込み） 限定1000本
本当は1年以上前から構想があったんですが
翻訳やナレーションなどの問題と
せっかく作っても、中国での海賊版事情を考慮すると
リスクが高すぎるのではないか？と多数ご助言をいただいていたので
躊躇していました。
しかし、お困りの方が多いのはわかっていましたし、翻訳やナレーション、テロップなどをやってくれる会社が見つかったのでそちらにお願いすることにして
完成することが出来ました。（高かったですけど・・）
発売は2007年8月27日になりそうです。
ホームページリンク
はんだ付け職人の半田（ハンダ付け講座）
個人向けハンダ付け職人
微細半田（はんだ）付けによる部品実装ならお任せ下さい。
鉛フリー糸ハンダ φ0.1ｍｍとφ0.2ｍｍ
千住金属さんに頼んでいたφ0.1ｍｍとφ0.2ｍｍの糸ハンダがやってきました。それぞれ\25,000円強と\13,000円強もしてしまいました。
今のところ、こいつを使うような難易度の高いご依頼はありませんが、いざ頼むと納期が2ヶ月も掛かってしまうので持っておく事にしました。
早く使ってみたいですね。
使用感はまたそのときに・・。
