2007年05月
2007年05月30日
極細糸ハンダ
☆ご質問 1005サイズのチップ部品では、０．３mm径の糸ハンダでも太く感じられるのですが、さらに細い糸ハンダは市販されているのでしょうか？
☆ハンダ付け職人 回答
お問い合わせありがとうございます。
わたしも、前々から同じことを考えていたのですが
かたろぐ、パンフレットにないので諦めていました。
この機会に 千住金属さんに直接聞いてみました。
ＰｂフリーのＭ７０５には φ1.0ｍｍ φ0.2ｍｍのものがあります。
ＥＳＣ Ｆ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
ＥＳＣ２１ Ｆ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
ＲＭＡ Ｐ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
が入手可能です。
ただいま 在庫がないようなので 納期は掛かるみたいですが
私も早速購入してみます。
ありがとうございました。
☆ハンダ付け職人 回答
お問い合わせありがとうございます。
わたしも、前々から同じことを考えていたのですが
かたろぐ、パンフレットにないので諦めていました。
この機会に 千住金属さんに直接聞いてみました。
ＰｂフリーのＭ７０５には φ1.0ｍｍ φ0.2ｍｍのものがあります。
ＥＳＣ Ｆ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
ＥＳＣ２１ Ｆ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
ＲＭＡ Ｐ３ Ｍ７０５ φ1.0ｍｍ φ0.2ｍｍ 各１００ｍ単位
が入手可能です。
ただいま 在庫がないようなので 納期は掛かるみたいですが
私も早速購入してみます。
ありがとうございました。
2007年05月25日

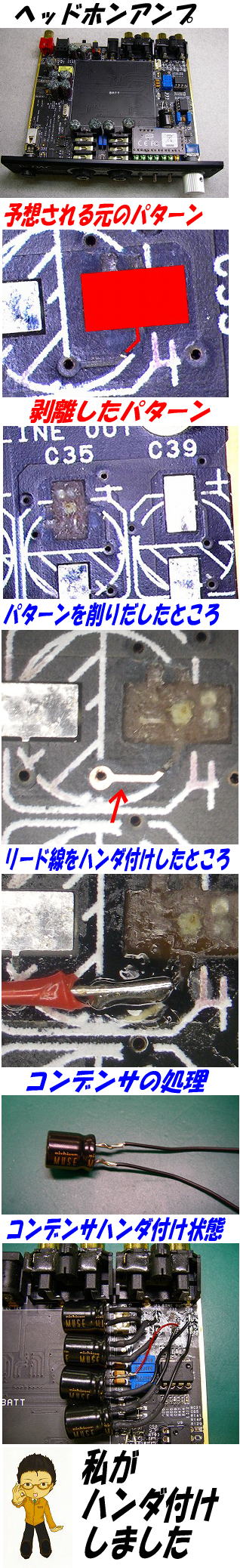

ヘッドホンアンプの基板修理とコンデンサ交換
☆ご依頼いつもWEB版ハンダ付け講座など、大変参考にさせていただいております。
今回、ヘッドホンアンプの修理とコンデンサ交換をお願いしたく、ご連絡を差し上げました。
まず修理のお願いなのですが、
基板から表面実装型コンデンサを交換するため、吸い取り線を用いて取り外していた際、
誤ってランドとパターンの一部を剥がしてしまいました。
破損部位を光学顕微鏡で観察したところ、パターン一部が露出している様に見えました。
よって、パターン削りだし→極細線のハンダ付けで修理が可能では、と考えたのですが、
言うは易く行うは難しで途方に暮れていました。
その様な中で御社に個人向けのハンダ付けサービスがあることを知り、
パターン修理の作例を拝見し、今回の依頼を決意しました。
コンデンサ交換については、上の表面実装コンデンサを外した後は、
オーディオ用の電解コンデンサを取り付けようとしていましたが、
場所に対してコンデンサが非常に大きいため、ランドに導線をハンダ付けし、
基盤中央部の空きスペースにコンデンサを並べようと考えていました。
導線、コンデンサは準備済みです。
修理に加え、これらの作業もお願いできると大変助かります。
本体、基盤および破損部位の写真をzip形式で圧縮し、送付させていただきます。
ご確認いただいた上で、作業の可否およびお見積もりを
ご回答いただけますよう、よろしくお願い申し上げます。
☆ハンダ付け職人
詳細な写真と 明確な作業指示があったので
たいへんスムースに作業が進みました。
ありがとうございました。
（写真には一部お客様から送っていただいたものを使用しました）
2007年05月21日
DAC(デジタルアナログコンバータ)の改修
☆ ご依頼DAC(デジタルアナログコンバータ)でArt DI/Oという製品の改修を依頼できますでしょうか。実は以前オペアンプの交換を自分で行った所、しばらくは問題無く動作していたのですが、おそらく接触があまかったせいか片チャンネルから出力が得られなくなってしまいました(基盤を少し押して歪ませると若干音が得られる)。この場合の修理は可能でしょうか。代えのICソケットとオーディオ用ハンダをこちらで用意させて頂きます。
また、もし可能であればRCAジャックの交換とトグルスイッチの取付(シャーシへの穴あけが必要)も依頼したいのですが可能でしょうか？
私が参考にさせて頂いたHP（内部写真等があるので参考になると思います）を下に紹介させて頂きます。こちらで用意すべき部品等も含め、ご返答頂ければ幸いです。（当方電子工作についての知識が全く無く、部品の規格や名称等があまり分かりません、その点ご容赦願います）
(参考HP:http://www.still-laughin.com/mt/monolog/archives/audiovisual/dio/)
☆ 完了！
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。

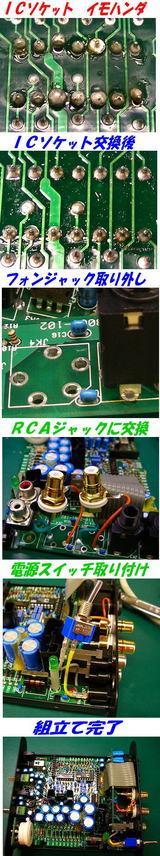

DAC（デジタルアナログコンバータ）改修作業完了しました。
ＩＣソケットは 熱不足によるイモハンダで
導通がほとんどない状態でした。
交換しておきましたので これで大丈夫なはずです。
ＲＣＡジャックについては 抵抗は入れませんでした。
調整がしやすくなるだけのようなので
音質はどうか？とも思いますし ケーブルのほうへ抵抗をいれることでも
対応できるようなので 危険は冒さないでおきました。
スイッチについては 電源ジャックを一旦取り外して
電極を基板から片側を離脱 スイッチにリード線で配線しました。
ほぼ 理想のように改修できたかと思います。
2007年05月11日
2007年05月09日
自動車 ＥＣＵロム取り外し ソケット交換 ＰＬＣＣ４４
☆ ご依頼輸入車のエンジンコンピュータ用のROMを入手したのですが、
当然のことながらECUのオリジナルチップは基板に半田付けされています。
そのまま交換してもよいのですが、異常があった際に元に戻せるよう
ソケットに交換しておこうと思います。
多少の半田付けの経験があったものでソケットを入手して
まず交換しようとしたのですが、考えが甘かったようです。
悩んでいたところで御社のページを見つけました。
事例を読ませていただくと、
「2007年03月28日BIOSRAMを PLCC32ピンソケットへ換装」が、
まったく同じ事例のようです。（今回の私のお願いは44ピンですが）
以上のようなお願いですが、対応いただけますか？
OKであれば車からECUを取り外して、
当方が入手済みのソケットとともに送付させていただきます。
閑話休題
もっと早く御社を知っていればと思います。
実は最初に自分でやろうとした際には、加工中に
車がつかえなくなることが嫌で、念のために予備のECUを
オークションで購入して加工しました。
案の定基板のパターンを壊してしまい、
一個丸ごと無駄になってしまいました。
☆ハンダ付け職人 仕事談
ホットエアーによるリペア装置がないと
ＲＯＭを取り外すのが難しいですね。
ＰＬＣＣ４４ソケットも 樹脂部にコテ先が触れないように
ハンダ付けするのが なかなかやっかいでした。
