2007年03月
2007年03月29日
☆ ご質問vaio VGN-T92S のチップ型（1608）LED交換
☆ 御依頼御社のWebサイトを見て、ぜひご依頼させていただきたい半田付けがあるのですが、お引き受けいただけますでしょうか。
内容は、下記のとおりです。
・ノートPC（vaio VGN-T92S）のチップ型（1608）LED交換
こちら、フィルム上にあるため、さすがに私程度の個人の道具と技術ではお手上げ状態です。電源ランプのLEDは通常基盤上にあったので楽だったのですが、フィルム上の6つのLEDについて交換をお願いできないでしょうか。なお、交換していただきたい1608型（白）のLEDチップは既に手元にあります。
私のノートPCの写真は、下記にある私のBLOG上にありますので、雰囲気をつかんでいただければ幸いです。
http://nandemolab.spaces.live.com/
また、当該ノートPCは既に保証が切れておりますので、私自身が中を開けてメンテナンスしたりしておりますので、どうぞお気軽に触っていただければと思っております。ご依頼したいLEDがあるフィルム基盤は、分解することなくバッテリー挿入口の裏から引き抜くことができます。
お忙しいところ個人的な要望で恐縮ですが、
何卒よろしくお願い申し上げます。
☆ はんだ付け職人 回答
ブログ拝見いたしました。
おもしろい改造ですね。
喜んで お受けいたしますよ。
【あっさりコース】￥８０００円（返送料+消費税込み）
当社へ到着後 翌日出荷（土日は休日です）
商品をお受け取りいただいて動作確認後のお振込みでよろしいでしょうか。
ご検討よろしくお願い致します。
☆ 本ご依頼
この度は、ご快諾のご連絡をいただきまして、誠にありがとうございます。
vaioには愛着はありませんが（笑）、昔からカスタムするのが好きで、
私流のアイテムに仕上げてくださるのを支援してくださることを、
とてもうれしく思います。
それでは、土日辺りにこちらから発送させていただきたいと思います。
半田当該個所の基盤を引き抜くための手順書も同封させていただきますので、
ご参考にしていただければ幸いです。
（IBMのように、分解マニュアルがありませんから……＞ソニー）
ご依頼させていただくものは急いでおりませんので、
お手すきの際に作業していただければと思います。
発送後は、ゆっくり楽しみにお待ちしております。
よろしくお願いいたします。
☆ 完了報告
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。

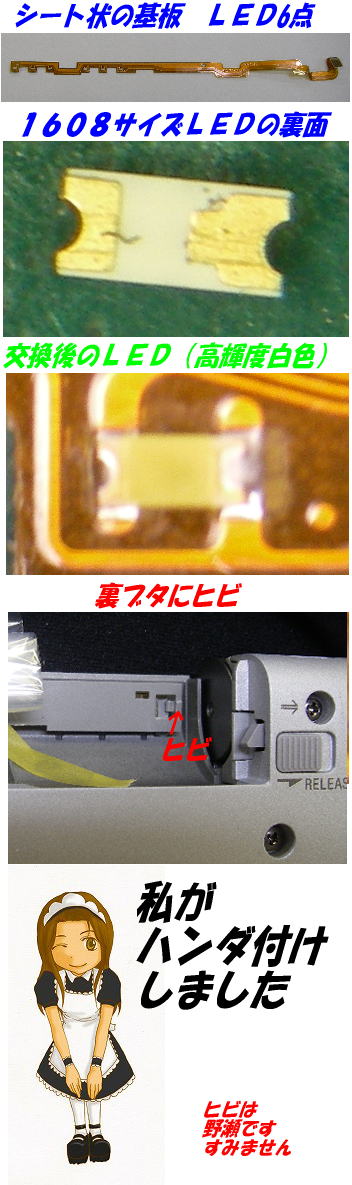

ご依頼の vaio VGN-T92S のチップ型（1608）LED交換作業 完了致しました。
本日 ヤマト便にて発送致しました。
白色のＬＥＤは まともに見ると 目がくらむほど明るいです。
ひとつおわびしなければなりません。
シート基板を取り出す際、 プラスチックのカバーのつめの部分に
ヒビを入れてしまいました。（添付写真参照）
誠に申し訳ありません。
（お許しいただけるでしょうか？）
ですので、シート基板を戻すのも、さらに悪化させてはいけないので
マスキングテープで 仮固定するだけにとどめてあります。
☆ ご容赦
早速のご連絡、ありがとうございます。
ご丁寧に、添付ファイルを頂戴しましてありがとうございました。
とても丁寧な半田付け作業をしていただきまして、ありがとうございます。
ヒビ割れは全然気になりませんので、どうぞお気になさらないでください。
（どのみちバッテリーで押さえられますし、vaioの構造設計の問題ですから）
逆に、構造上難しい部分の改造をご依頼して、申し訳ありませんでした。
振り込みは、請求書到着の翌日くらいになると思います。
振り込みが終わりましたら、またメールでご案内させていただきます。
いまから、到着が楽しみです。本当にありがとうございます。
よろしくお願いいたします。
☆ お客様より
VGN-T92Sの件でお世話になりました、○○です。
早速届きましたので、動作確認をさせていただきました。
美しいのは半田だけでなく、野瀬様のお気持ちがこもった
素晴らしいアイテムに生まれ変わりました。
本当に、ありがとうございます。心から、お礼申し上げます。
早速、お振込みさせていただきましたので、ご確認のほど
よろしくお願い申し上げます。
また、私のBLOGにて、ご紹介させていただきました。
http://nandemolab.spaces.live.com/
記事の内容に不都合な点などがありましたが、ご遠慮なく
お申し付けください。
この度は、誠にありがとうございました。
重ねて厚くお礼申し上げます。
2007年03月28日
BIOSRAMを PLCC32ピンソケットへ換装
☆ 御依頼SATA-RAIDカードのBIOSRAM（AT948V512 PLCC32ピン）を取り外して、PLCC32ピンソケットを取り付けてほしい。ソケットに実装するメモリーはW29EE011P-90です。
自分でICを外そうとホットバーナーで試みたが外せなかった。
あっさりコースで対応できるでしょうか？
☆ はんだ付け職人回答
BIOSRAM（AT948V512 PLCC32ピン） をPLCC32ピンソケット
に換装する ご依頼ですね。
写真などの 情報があれば確実な返事ができると思いますが
おそらく 小型噴流ＤＩＰ槽なら できると思います。
あっさりコースで 対応可能です。
基板を送っていただけたら 当社到着後2日以内に作業して
発送できます。
ご検討よろしくお願い致します。
☆ 作業完了

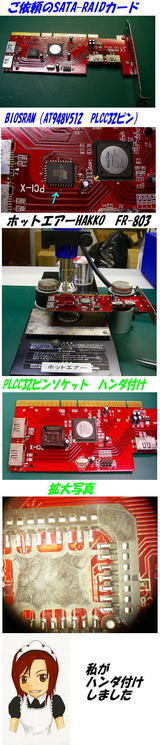

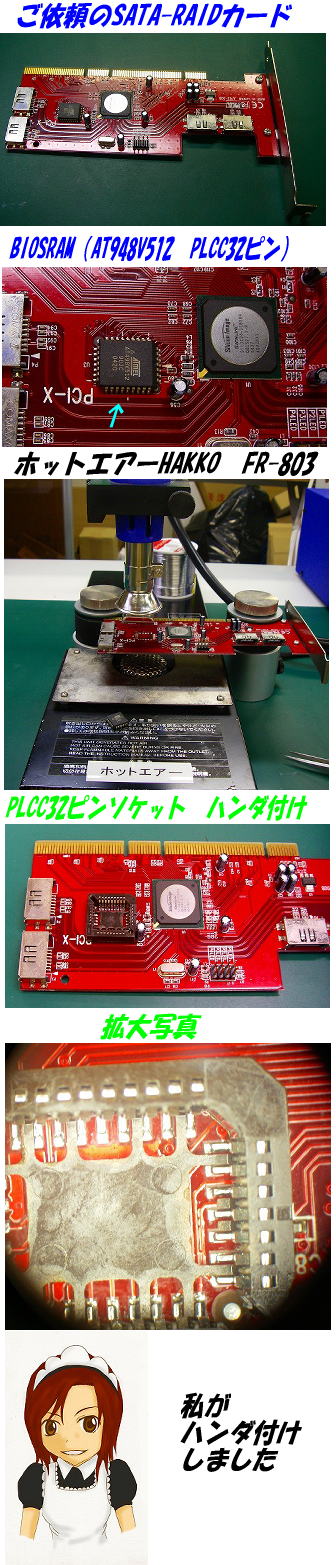

ご依頼のPLCC32ピンソケット換装作業完了いたしました。
本日ヤマト便にて 発送致します。
【あっさりコース】\8000円での請求書を同封しております。
動作をご確認後 お振込みをお願い致します。
当初考えていた小型噴流ＤＩＰ槽は 私の勘違いでしたね。
ホットエアーにより 基板の表裏から 温めて BIOSRAMを外しました。
ＰＬＣＣソケットは ハンダコテにてハンダ付けしてあります。
ご利用ありがとうございました。
2007年03月19日
日本スペリアのＳＮ１００Ｃ
☆ ご質問
こんにちは、blog参考にさせていただていおります。アルミットがSenju のエコソルダーよりも劣るというのは意外でしたが無鉛になってから、アルミットはちょっとさえないような印象をもっていましたので、やはり？！といった感じはあります。
ところで、日本スペリアのＳＮ１００Ｃは試されたことはありませんでしょうか？こちらではＳＮ96ＣＩは思ったほどではなかったのですが、ＳＮ１００Ｃは期待以上で、有鉛はんだにかなり近い光沢が得られるし、ハッコーの７０Ｗのヒータ一体型だとかなりＰＢＳｎ系に近い感じではんだ付けできるし、フラックスが汚く残ったりしないので、かなり重宝しそうで好印象です。千住の方もいずれ試して見たいです！
☆はんだ付け職人
日本スペリアのＳＮ１００Ｃいいですね。
無鉛というだけが 条件なら 価格も断然安いのでこちらをお薦めです。
ＳｎーＣｕ−Ｎｉでは 一番扱いやすくて ＳｎーＡｇ−Ｃｕにも
劣らないと思います。
ただ メーカーによっては ＳｎーＡｇ−Ｃｕしか 認めてくれないところが
多く その点で 普及が広がりにくいようです。
当社でも 糸ハンダのほか ＤＩＰ槽でも3年ほど使っていました。
全然 問題ありませんよ。
参考：
アルミットが劣っているとは思わないですが 若干粘度は高いように感じますね。
価格も 小企業が購入する場合は ちょっと高いんですよね。
こんにちは、blog参考にさせていただていおります。アルミットがSenju のエコソルダーよりも劣るというのは意外でしたが無鉛になってから、アルミットはちょっとさえないような印象をもっていましたので、やはり？！といった感じはあります。
ところで、日本スペリアのＳＮ１００Ｃは試されたことはありませんでしょうか？こちらではＳＮ96ＣＩは思ったほどではなかったのですが、ＳＮ１００Ｃは期待以上で、有鉛はんだにかなり近い光沢が得られるし、ハッコーの７０Ｗのヒータ一体型だとかなりＰＢＳｎ系に近い感じではんだ付けできるし、フラックスが汚く残ったりしないので、かなり重宝しそうで好印象です。千住の方もいずれ試して見たいです！
☆はんだ付け職人
日本スペリアのＳＮ１００Ｃいいですね。
無鉛というだけが 条件なら 価格も断然安いのでこちらをお薦めです。
ＳｎーＣｕ−Ｎｉでは 一番扱いやすくて ＳｎーＡｇ−Ｃｕにも
劣らないと思います。
ただ メーカーによっては ＳｎーＡｇ−Ｃｕしか 認めてくれないところが
多く その点で 普及が広がりにくいようです。
当社でも 糸ハンダのほか ＤＩＰ槽でも3年ほど使っていました。
全然 問題ありませんよ。
参考：
アルミットが劣っているとは思わないですが 若干粘度は高いように感じますね。
価格も 小企業が購入する場合は ちょっと高いんですよね。
2007年03月09日
ｉｂｏｏｋ ノートＰＣ コネクタの修理 その４
☆御依頼内容=ノートパソコン(iBook)の基盤からソケットが外れています。
はんだづけする箇所は一か所で足が２つ出ています。ソケットは4mmくらいで出ている足の間隔は1mmくらいです。
シャーシが邪魔になっており、外したいのですが、外れません。この状況ではんだづけは可能でしょうか？
☆完了報告

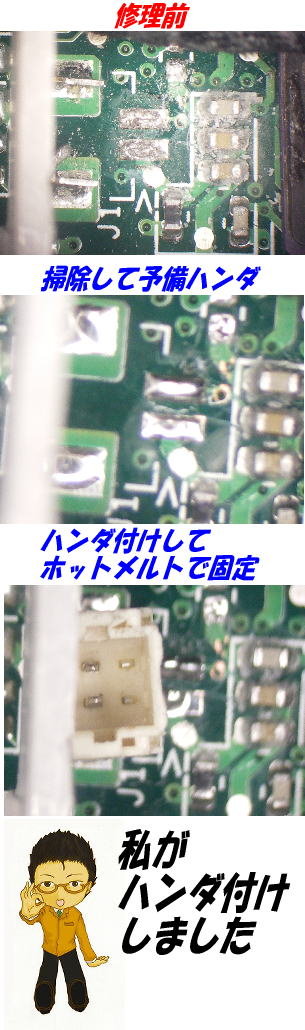

野瀬＠ハンダ付け職人です。
ノートパソコン(iBook)のソケット修理 完了いたしました。
コネクタ固定用金具（ランドにハンダ付け）は除去してあります。
回路的には コネクタの２端子が導通していれば動作しますので
大丈夫です。
強度的に不安なので コネクタ外周をホットメルトで基板に固定してあります。
ご利用ありがとうございました。
自動車の速度計基板の修復とコンデンサ交換
☆ 御依頼早速なのですが、自動車の速度計基盤のコンデンサ交換及び修理をお願いしたいと思います。
自分で交換しようと思い、作業をしたのですが、コンデンサの足の部分が腐食していたらしく、一部パターンが剥離してしまいました。
素人の私では修理が難しいと思い、色々とインターネットで調べておりましたところ、御社のページを見つけました。
コンデンサーは購入してあります。
また、古いコンデンサー2個は既に取り外してあります。
取り付けるコンデンサーは、合計6個です。
宜しくお願い致します。
☆ 完了報告

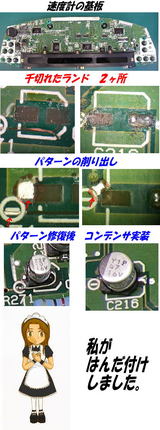

野瀬＠ハンダ付け職人です。
速度計基盤の コンデンサ交換と 基板修復完了致しました。
本日、ヤマト便にて 発送いたします。
明日の午前中に到着の予定です。
２ヶ所 基板のパターンが千切れて剥離消失していました。
回路的に 修復してあります。
また、補強のためホットメルトで固定してあります。
【あっさりコース】\8000円での 請求書を同封いたしますので
商品をご確認後 お振込みをお願い致します。
ご利用ありがとうございました。
☆ お客様より
昨日、基盤を受け取りました。
修理前は、速度計の表示が不安定で点滅したり消えたりしていたのですが
修理後はエンジン始動と同時に点くようになりました。
また、誤動作していた油量や水温の表示も正しく表示されるようになりました。
おまけのDVDも楽しく観させて頂きました。
また機会があればお願いしたいと思います。
明日中には振込みを行いますのでご確認下さい。
どうもありがとうございました。
2007年03月08日
ハンダの穴あきは なぜダメなのか？
☆ご質問超初心者の質問ですみません
基盤にリード線がささってる所の半田付けをしたのですが、穴あきは駄目と言われました
回りはくっついているからあいていても大丈夫じゃないのかなぁと思うのですが
穴があいていることでどういった不都合がでるのでしょうか？
☆はんだ付け職人 回答
たけさん こんにちわ
このご質問もＭｕさんへの回答と 似通ったものになるのですが、
まず、正しくハンダ付けされていてハンダ付けされていても やはり部品リードとの接触面積が
少なくなるため 強度的に劣ることになります。
また、穴あきの原因には ハンダが少ないこと以外にも
�’�不足による馴染み不良
��基板や部品リードの酸化による 濡れ不足
�２断�しすぎによるオーバーヒート
�ぅ魯鵐世�固まる際、フラックスなどがガス化して空洞になるブローホール
などの重大なハンダ不良である可能性があります。
これらを 穴あきになったハンダを診るだけで 判断するのは困難です。
したがって、第３者が観たときに、「これは良いハンダ付けです。」と
理解してもらうためにも、穴あきは 【不良】として 手直ししたほうがよいですね。
でも、自作などで「 このハンダ付けは 完璧なハンダ付けだけど穴が空いているんだ！」と
自分で納得できる場合は、 そのままでもいいと思いますよ。
カラゲ処理は必要？
☆ご質問HP大変参考にさせていただいております。
質問なのですが、
・端子にビニル被覆付電線等を半田付けする際は、例えば穴あき端子ならばカギ付け等の成形をしたほうがよいのでしょうか？
・いわゆるチョン付けでは問題があるのでしょうか？
教えていただけないでしょうか？
☆はんだ付け職人 回答
Ｍｕさん こんにちわ。

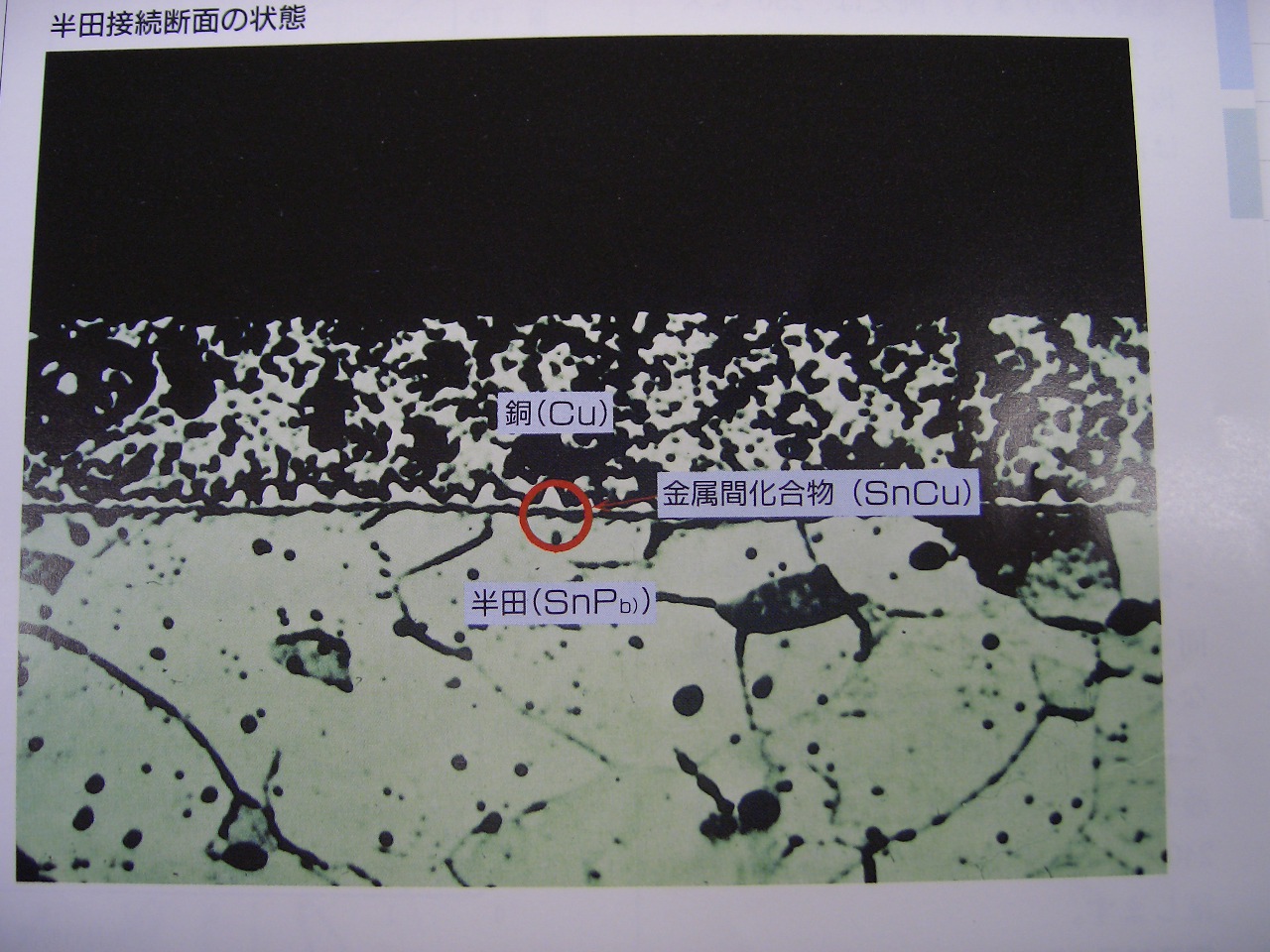

ハンダ付けは ハンダ自体に強度はなく、ハンダ付け対象物とハンダが接触する境界での
合金層（３〜９ミクロン）で接合されている・・。ということはご存知だと思います。
（ダウンロード版の ハンダ付け講座にも出てきますね）
ですので、できるだけこの境界（接触面積）を増やして合金層を多く作ったほうが
強度的にも強くなることがわかるかと思います。
したがって、チョン付けに比較すると カラゲ処理を行ったほうが強固な接合が得られます。
また、第３者がハンダ付けされた箇所を観察した場合、 チョン付けだと
ハンダ量が多くて（これもイカンのですが）芯線の形状が判別できない場合、
芯線が １ｍｍしかないのか？ ５ｍｍあるのか？といった情報が得られない・・。
といった場面が考えられます。
当然１ｍｍ程度しかなければ ハンダ付け接合としては不安ですから
ハンダを一旦 除去して 確認する・・。といった作業が必要になったりします。
自作などで、ご自分だけが使用する場合、十分 接触面積が取れていると納得できる場合は
チョン付けでも いいと思いますが、 そうでない場合は 一般的に上記の事情を考えますと
カラゲたほうがいいですね。
2007年03月02日
自動車 ＥＣＵロム取り外し ソケット交換
☆御依頼車のECUのロム(28ピン)の取り外しとソケット(28ピン)の取り付けをお願いしたいのですが、
ご対応いただけますでしょうか?
☆はんだ付け職人回答
�螢離酸叉 〔鄒ァ�ハンダ付け職人です。
お問い合わせありがとうございます。
このような作業は たいへん得意とするところです。
基板を送っていただければ 当社到着日の翌日には発送可能です。
費用は 基本料金（あっさり）の￥８０００円（返送料+消費税含む）です。
ご検討よろしくお願い致します。
☆御依頼
ありがとうございます。状況が少し変わりまして、当初はECU一枚を
お願いするつもりだったのですが、自分で作業してうまく行かなかっ
た一枚もあわせて二枚お願いできますでしょうか?
また、一枚はROMの取り外しとソケットの取り付けだけでなく、0オー
ム抵抗の取り付けもお願い致します。
お送りする際は、作業の詳細を明記した写真をお付けいたしますので
よろしくお願い致します。

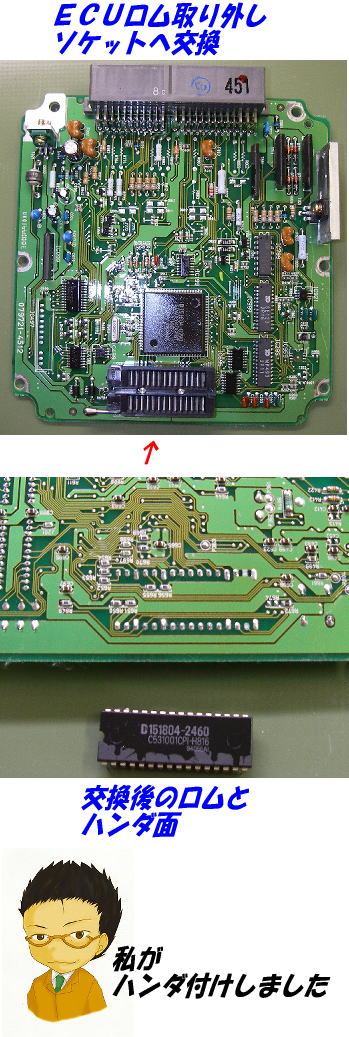

☆完了報告
ソケットが大きいため チップ抵抗の上に 載るような形になっていますが
強度的には問題ないと思います。
ロムは 青色の導電性プチプチに包んであります。
ありがとうございました。
☆ お客様より
株式会社ノセ精機
野瀬様
お世話になっております。
昨日、無事に受け取りました。仕上がりを見て感動しました。
また、機会がございましたらよろしくお願いいたします。
2007年03月01日
ＳＯＮＹ バイオ メモリスロットのハンダ修理
☆ ご依頼ＳＯＮＹのＶＡＩＯ（ノートパソコン）のメモリスロットに
メモリを差し込んでも 認識しない。
手で押さえていると、認識するが 手を離すと認識できない。
たぶん、ハンダ付け部分で接触不良になっていると思われるので
観ていただきたい。
という お電話でのご依頼でした。
☆ ハンダ付け職人回答
�螢離酸叉 〔鄒ァ�ハンダ付け職人です

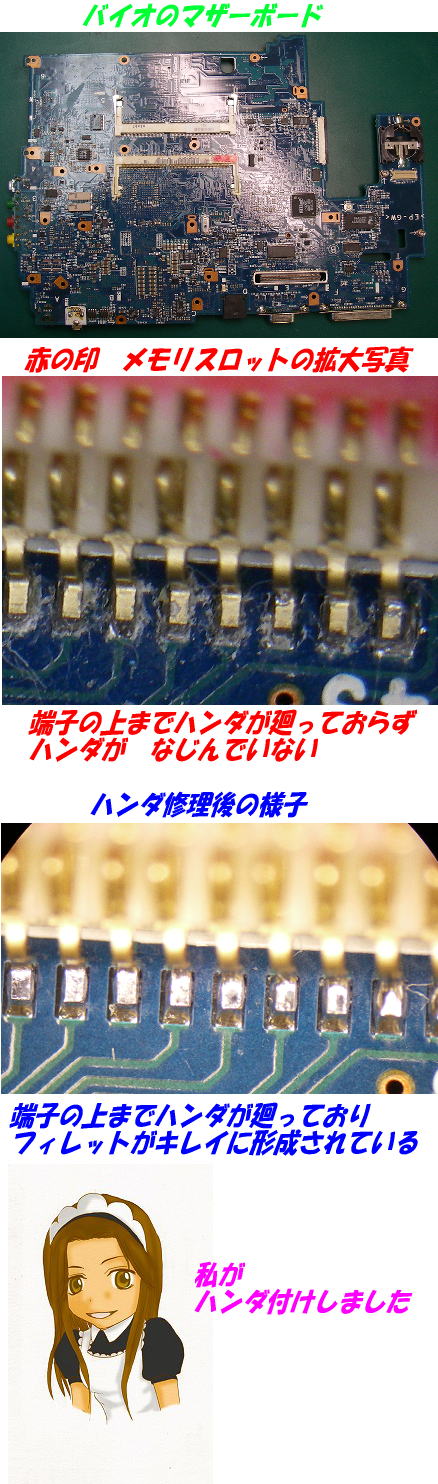

メモリスロットのハンダ修理完了いたしました。
写真を添付いたしますので ご確認ください。
修理前は コネクタ端子の金メッキがそのまま見えています。
これは、ハンダが十分に馴染んでおらず ハンダの上に乗っかって
いる状態を現しています。
修理後のコネクタ端子は 上の面までハンダが廻っており
キレイにフィレット（富士山の裾野のようななだらかなカーブ）が
形成されているのがわかると思います。
見た目で判断するには このフィレットを観察するのが一般的です。
☆ 補足
お客様から ルーペで観察した場合、どのようにハンダ付け不良を判断したらよいかのご質問がありましたので 上記のような回答となりました。
【あっさりコース】での修理でした。
☆ お客様より
お世話様になっております。
この度は、半田修理を快くお引き受け頂き、
深く感謝申し上げます。
さて、野瀬様に修理していただきました
ＶＡＩＯノートが見事復活いたしました。
写真を添付申し上げ、お礼とさせていただきます。
１、２枚目写真・・・ マザーボード全体（表、裏）
３、４、５枚目写真・・・ メモリースロット部
両スロット部へ装着
６，７枚目写真・・・ 起動実験、メーカーロゴ表示
８，９枚目・・・ ＢＩＯＳ画面
両メモリー認識（６４ＭＢ×２枚）
です。
今後ともよろしくお願い申し上げます。
先ずは、お礼まで。
☆ありがとうございました。（はんだ付け職人）
