金食われ現象・・
金食われ現象についての質問です・・
> 金メッキ
> 部材を半田付けすると「金食われ」現象が起きて
> 脆くなるので金メッキに半田付けしてはいけない
> という話がのっていましたが本当でしょうか。
金は確かに ハンダの中に溶出して拡散します
（銅にも拡散します）
小さい金パターンなどは 時間を掛けてハンダ付けすると
消失してしまうことも経験しています
金メッキはすぐに無くなってしまうと考えてもいいかもしれません
実際には下地の銅やニッケル・コバルトなどとハンダ接合されている
と考えて良いと思います。
金はご存知の通り 最も安定した元素ですので
酸化を防ぎ ハンダの濡れ製をよくするため 基板やコネクタに
使われていますが 表面を覆っているだけと考えてもよいですね
また ステンレスなどに金メッキされている場合は
それこそ1撃でハンダ付けしないと ２度とハンダ付けできなくなるので
そういうことを言っているのだと思いますよ。
人気blogランキングへ・・ご協力お願いします
> 金メッキ
> 部材を半田付けすると「金食われ」現象が起きて
> 脆くなるので金メッキに半田付けしてはいけない
> という話がのっていましたが本当でしょうか。
金は確かに ハンダの中に溶出して拡散します
（銅にも拡散します）
小さい金パターンなどは 時間を掛けてハンダ付けすると
消失してしまうことも経験しています
金メッキはすぐに無くなってしまうと考えてもいいかもしれません
実際には下地の銅やニッケル・コバルトなどとハンダ接合されている
と考えて良いと思います。
金はご存知の通り 最も安定した元素ですので
酸化を防ぎ ハンダの濡れ製をよくするため 基板やコネクタに
使われていますが 表面を覆っているだけと考えてもよいですね
また ステンレスなどに金メッキされている場合は
それこそ1撃でハンダ付けしないと ２度とハンダ付けできなくなるので
そういうことを言っているのだと思いますよ。
人気blogランキングへ・・ご協力お願いします
2006年04月17日
ibookの修理３
ibookの修理依頼が多いですね自動ハンダ付けの クリームハンダが完全に馴染んでいないもの
ばかりです。こういう密集した基板は 条件出しが難しいんですね
今回はケーブルコネクタのハンダ付け修理です
☆ ご依頼
iBookのシェルのトラックパッドのケーブルコネクターを破損してしまいました。
以前とれかけていてボンドでとめていたのですが、開封した時に完全にとれてしまい、
トラックパッドが反応しなくなってしまいました。
基盤からは6個の端子がでています。
写真を添付しますが、修理可能でしょうか？。
よろしくお願いします。
☆ 回答
野瀬＠ハンダ付け職人です
写真拝見しました
診たところ 固定用端子はパターンごと剥離しているようですが
幸い６本の端子は パターンが残っているようですので
修理可能です
☆ 修理

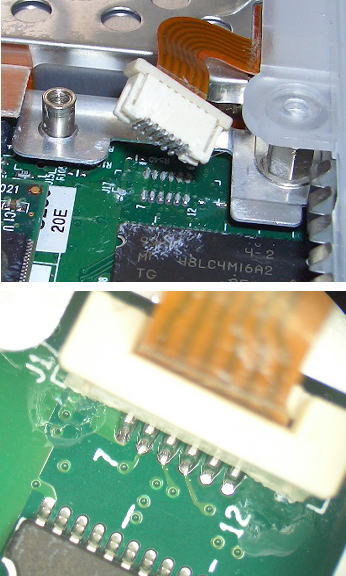

ｉｂｏｏｋ修理完了しました
写真を添付します（下の写真 顕微鏡 10倍）
少々引っ張ってもびくともしませんが 補強のため
ホットメルトで固めておきます
人気blogランキングへ・・ご協力お願いします
2006年04月06日
ibookの修理２
☆ ご依頼 blog拝見いたしました。
http://blog.livedoor.jp/gahaku15/archives/50365216.html
この方と全く同じです、旧型のバラシもなれていたはずなのにって事です。現モデルはこの部分が弱いようです。
でibookの修理を御願いいたしたいのですが、御願いできますでしょうか？
☆ 回答
同じコネクタですね 了解しました
ただ キーボードなどを分解するのに けっこう慣れがないと
余計な箇所が 破損する可能性があります
コネクタが見えるような形にして 送ってもらうことは可能でしょうか？
それさえクリアできれば なにも問題ありません
よろしくお願いします
☆ご依頼2
ご返事有り難うございます
実は今日届いたばっかりのibookで一回起動して
systemコピーしただけでしたので
ほんと泣きました。
こんな修理をしている方がいたとは知りませんでした
しかも全く同じ場所同じ理由、光が見えました。
☆ 回答

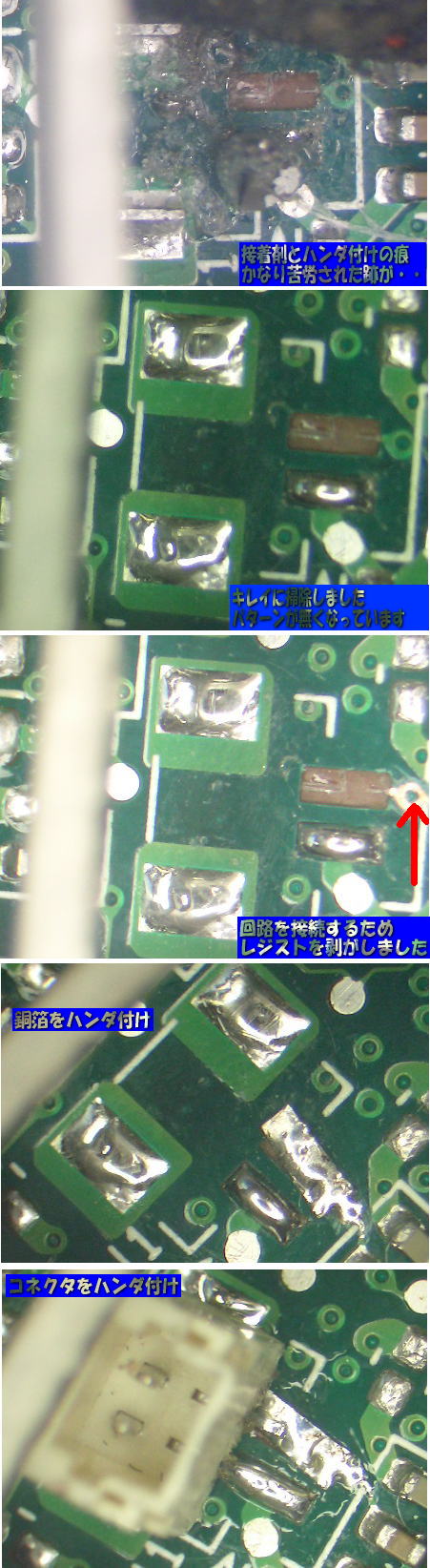

ＩＢＯＯＫの修理完了しました
基板のパターンが剥離しており かなり難しかったですが
なんとか接続できました（写真添付）
強度がほとんどないので ホットメルトで固定しましたが
それでも あまり強度はないと思います
あまり抜き差しは しないほうが良いです
☆ お礼のメール
本日到着いたしました
無事 起動いたしました
この度はどうも有り難うございました
