ハンダ除去作業
☆ ご質問
はじめまして。ハンダ付けのことをいろいろとネットで調
べていたところこちらのHPにたどりつき、参考にさせてい
ただきました。そこでハンダ除去作業のことでお聞きした
いのですが、手動のハンダ吸い取り機を使ってハンダの除
去にトライしたのですが、素人なものでなかなかうまく除
去することができませんでした。ハンダ吸い取り線ならう
まくいきますか？きれいに除去するにはコツなんかありま
すでしょうか。ちなみにプリント基板？上に付いている既
存の抵抗とLEDを他の抵抗とLED交換したくて除去作業に至
った次第です。お忙しいところ申し訳ございませんが、ご
回答いただけたら幸いです。
☆ 回答
野瀬＠半田付け職人です
半田を除去する場合 先に部品を取り外してしまったほうが
上手にできます
チップ部品の場合 ２本のハンダコテを使えば
簡単に 取り外せますし
リード線タイプの場合 ニッパでリードを切断してから
コテを当て残りリードをピンセットでつまんでやれば
簡単に外れると思います
部品のないパターンなら 半田吸い取り線でも
手動吸い取り器でも 問題なく除去できるはずです
ハンダ吸い取り線（ＨＡＫＫＯ ＷＩＣＫ）
簡易半田吸い取り器 （スッポンと呼ばれます）
これで除去できない場合は ハンダコテの熱容量が不足していて
ハンダが十分溶けていない可能性があります
これで問題があれば また連絡ください
写真など送っていただけると もっと的確に答えられると思います
☆ご質問
再度ご質問させていただきたいのですが、はんだ吸い取り線を使ってはんだを除去
する場合、
穴（スルーホールって言うのかな？）の部分の金色のものははんだと一緒に吸い取
られてしまうのでしょうか？
又、吸い取っても大丈夫でしょうか？基盤を破損させてしまったらマズイの
で。。。
画像を３枚添付いたします
またホームセンターなどで売っている1,000円前後の40Wはんだごてを使用していま
す。
☆ 回答
> 穴（スルーホールって言うのかな？）の部分の金色のものははんだと一緒に吸い取
> られてしまうのでしょうか？
> 又、吸い取っても大丈夫でしょうか？
これは 吸い取ってはいけません
スルーホールは 基板の表裏だけでなく
積層基板の場合 内部に挟み込まれているパターンとの
導通部分になりますので これがなくなってしまうと 回路が
壊れてしまいます
写真を診る限り
> > リード線タイプの場合 ニッパでリードを切断してから
> > コテを当て残りリードをピンセットでつまんでやれば
> > 簡単に外れると思います
この方法が 堅いと思います
あまりコテを当てる時間が長すぎると パターンが基板から
剥離してしまうので注意が必要です
スルーホールの穴の中にハンダが残ってしまった場合は
再度ハンダをスルーホールに足してやってから
やり直すと良いです
いずれも あまり時間を掛けてはいけません
楽しんでくださいね。
ついでに ハンダ除去機も紹介しておきます
だいぶ改善されてきていますが 頻繁に使う場合は ノズルの目詰まりを掃除するの
が結構手間ですね。 でも溶かして真空で引かないと スルーホールの場合は なかなか取れません。
人気blogランキングへ・・ご協力お願いします
はじめまして。ハンダ付けのことをいろいろとネットで調
べていたところこちらのHPにたどりつき、参考にさせてい
ただきました。そこでハンダ除去作業のことでお聞きした
いのですが、手動のハンダ吸い取り機を使ってハンダの除
去にトライしたのですが、素人なものでなかなかうまく除
去することができませんでした。ハンダ吸い取り線ならう
まくいきますか？きれいに除去するにはコツなんかありま
すでしょうか。ちなみにプリント基板？上に付いている既
存の抵抗とLEDを他の抵抗とLED交換したくて除去作業に至
った次第です。お忙しいところ申し訳ございませんが、ご
回答いただけたら幸いです。
☆ 回答
野瀬＠半田付け職人です
半田を除去する場合 先に部品を取り外してしまったほうが
上手にできます
チップ部品の場合 ２本のハンダコテを使えば
簡単に 取り外せますし
リード線タイプの場合 ニッパでリードを切断してから
コテを当て残りリードをピンセットでつまんでやれば
簡単に外れると思います
部品のないパターンなら 半田吸い取り線でも
手動吸い取り器でも 問題なく除去できるはずです
ハンダ吸い取り線（ＨＡＫＫＯ ＷＩＣＫ）
これで除去できない場合は ハンダコテの熱容量が不足していて
ハンダが十分溶けていない可能性があります
これで問題があれば また連絡ください
写真など送っていただけると もっと的確に答えられると思います
☆ご質問
再度ご質問させていただきたいのですが、はんだ吸い取り線を使ってはんだを除去
する場合、
穴（スルーホールって言うのかな？）の部分の金色のものははんだと一緒に吸い取
られてしまうのでしょうか？
又、吸い取っても大丈夫でしょうか？基盤を破損させてしまったらマズイの
で。。。
画像を３枚添付いたします
またホームセンターなどで売っている1,000円前後の40Wはんだごてを使用していま
す。
☆ 回答
> 穴（スルーホールって言うのかな？）の部分の金色のものははんだと一緒に吸い取
> られてしまうのでしょうか？
> 又、吸い取っても大丈夫でしょうか？
これは 吸い取ってはいけません
スルーホールは 基板の表裏だけでなく
積層基板の場合 内部に挟み込まれているパターンとの
導通部分になりますので これがなくなってしまうと 回路が
壊れてしまいます
写真を診る限り
> > リード線タイプの場合 ニッパでリードを切断してから
> > コテを当て残りリードをピンセットでつまんでやれば
> > 簡単に外れると思います
この方法が 堅いと思います
あまりコテを当てる時間が長すぎると パターンが基板から
剥離してしまうので注意が必要です
スルーホールの穴の中にハンダが残ってしまった場合は
再度ハンダをスルーホールに足してやってから
やり直すと良いです
いずれも あまり時間を掛けてはいけません
楽しんでくださいね。
ついでに ハンダ除去機も紹介しておきます
だいぶ改善されてきていますが 頻繁に使う場合は ノズルの目詰まりを掃除するの
が結構手間ですね。 でも溶かして真空で引かないと スルーホールの場合は なかなか取れません。
人気blogランキングへ・・ご協力お願いします
2006年02月18日
半田付けの匠 ホームページ リニューアル！
『半田付けの匠』ハンダ付け職人のはんだ付け講座を
リニューアルしました！
http://www.noseseiki.com/
わかりやすくなったでしょうか？・・
現在 テキスト講義形式の ＤＶＤ「ハンダ付けセミナー」（仮りの名前・・）
を作成しています
このＤＶＤで 基礎知識を学んで 「ＤＶＤ半田付け講座ｖｅｒ２」で実際の技術を学ぶ・・
という鬼に金棒みたいな組み合わせになります・・
まさしく 「観るだけでハンダ付けの教育できてしまう・・」という
教材になります
うーむ・・われながら恐ろしい・・
リニューアルしました！
http://www.noseseiki.com/
わかりやすくなったでしょうか？・・
現在 テキスト講義形式の ＤＶＤ「ハンダ付けセミナー」（仮りの名前・・）
を作成しています
このＤＶＤで 基礎知識を学んで 「ＤＶＤ半田付け講座ｖｅｒ２」で実際の技術を学ぶ・・
という鬼に金棒みたいな組み合わせになります・・
まさしく 「観るだけでハンダ付けの教育できてしまう・・」という
教材になります
うーむ・・われながら恐ろしい・・
2006年02月17日
スポットヒーターによる修理
☆ご質問
はじめまして いきなりの書き込みお許しください。私も基板の不良修理をする業務に
携わっています。こちらのＨＰ大変参考にさせてもらっています。
チップ部品の交換について質問させてください 私の会社ではチップ部品の交換は
スポットヒーターを使用してます。ヒーターで対象部品を外し、新しい部品もまたヒーターで
仮止めをして最後に半田コテで仕上げをする手順です。私なりに思った事はスポットヒーター
での修理は基板に負担を掛けているような気がしてならないのですが
（温度管理が保障できない）恐らく会社としては修理時間の短縮を狙ってると思われるのですが
野瀬さんの見解をお聞かせください。
また野瀬さんもスポットヒーターを使用することはあるのでしょうか？
☆回答
おっしゃる通りスポットヒーターは 熱風が当たる範囲を制御するのが
難しいため 基板を含めて 周囲の電子部品への影響が心配されます。
基板の損傷は見た目でわかりますが 電子部品の破壊は目に見えないため
当社では ほとんど使っていません
コテを使ってのリペアも 技術を要するため 取り外す際にスポットヒーターを
使用するのは やむを得ないですが
（外した部品をハイキするとして・・熟練すれば基板への損傷はないと思います）
仮止めに使用するのは あまりよくないのではないかと
思います。（部品の温度も２５０℃くらいまで上がりますから・・）
ｐｓ：
スポットヒーターの方式が 熱風式として書いていますが
方式が違えば 的外れですね
人気blogランキングへ・・ご協力お願いします
はじめまして いきなりの書き込みお許しください。私も基板の不良修理をする業務に
携わっています。こちらのＨＰ大変参考にさせてもらっています。
チップ部品の交換について質問させてください 私の会社ではチップ部品の交換は
スポットヒーターを使用してます。ヒーターで対象部品を外し、新しい部品もまたヒーターで
仮止めをして最後に半田コテで仕上げをする手順です。私なりに思った事はスポットヒーター
での修理は基板に負担を掛けているような気がしてならないのですが
（温度管理が保障できない）恐らく会社としては修理時間の短縮を狙ってると思われるのですが
野瀬さんの見解をお聞かせください。
また野瀬さんもスポットヒーターを使用することはあるのでしょうか？
☆回答
おっしゃる通りスポットヒーターは 熱風が当たる範囲を制御するのが
難しいため 基板を含めて 周囲の電子部品への影響が心配されます。
基板の損傷は見た目でわかりますが 電子部品の破壊は目に見えないため
当社では ほとんど使っていません
コテを使ってのリペアも 技術を要するため 取り外す際にスポットヒーターを
使用するのは やむを得ないですが
（外した部品をハイキするとして・・熟練すれば基板への損傷はないと思います）
仮止めに使用するのは あまりよくないのではないかと
思います。（部品の温度も２５０℃くらいまで上がりますから・・）
ｐｓ：
スポットヒーターの方式が 熱風式として書いていますが
方式が違えば 的外れですね
人気blogランキングへ・・ご協力お願いします
2006年02月16日
妊婦さんのハンダ付け・・
☆ご質問
初めまして。場違いな質問でしたらすみません。
私はハンダ付けの仕事をしています。
このたび妊娠がわかり、このままハンダ付けをしてても問題がないのか不安です。
フラックスを使っています。煙を吸うのが胎児に影響があるのではないかと・・・。
医者に聞くのが一番かと思いますが、海外の為上手く説明が出来ません。
フラックス自体分かってもらえないかと思います。
こんな質問ですみません。
何かアドバイスがあれば宜しくお願いします。
☆回答
あいさん 始めまして・・
当社では 妊婦さんには ハンダ付け作業はやってもらっていません
もし 貴女が使っておられるハンダが 従来の共晶ハンダ （鉛入り Ｓｎ−Ｐｂ）
であれば 煙と一緒に 蒸気と化した鉛が 体内に入る恐れがあります
鉛は 特に胎児には危険なため（奇形や神経障害・知能指数の低下など）
まもなく 国内では使用が禁じられます
フラックスは 松脂が主成分です
あとは 添加剤が各メーカーさんで 入れられています
これらは 企業秘密になっていて 本当のところ何が使われているのかは
よくわかりません・・
例えば 日本アルミットさんのフラックスでは
ヒドラシン
臭化水素酸
界面活性剤
アルミン系活性剤
多価アルコール系腐食防止剤 が 使われていると書かれています
これらが 人体に影響があるのかどうかは わかりません
海外に居られて どのようなハンダを使われているのかわかりませんが
避けたほうが良いと思います。
人気blogランキングへ・・ご協力お願いします
初めまして。場違いな質問でしたらすみません。
私はハンダ付けの仕事をしています。
このたび妊娠がわかり、このままハンダ付けをしてても問題がないのか不安です。
フラックスを使っています。煙を吸うのが胎児に影響があるのではないかと・・・。
医者に聞くのが一番かと思いますが、海外の為上手く説明が出来ません。
フラックス自体分かってもらえないかと思います。
こんな質問ですみません。
何かアドバイスがあれば宜しくお願いします。
☆回答
あいさん 始めまして・・
当社では 妊婦さんには ハンダ付け作業はやってもらっていません
もし 貴女が使っておられるハンダが 従来の共晶ハンダ （鉛入り Ｓｎ−Ｐｂ）
であれば 煙と一緒に 蒸気と化した鉛が 体内に入る恐れがあります
鉛は 特に胎児には危険なため（奇形や神経障害・知能指数の低下など）
まもなく 国内では使用が禁じられます
フラックスは 松脂が主成分です
あとは 添加剤が各メーカーさんで 入れられています
これらは 企業秘密になっていて 本当のところ何が使われているのかは
よくわかりません・・
例えば 日本アルミットさんのフラックスでは
ヒドラシン
臭化水素酸
界面活性剤
アルミン系活性剤
多価アルコール系腐食防止剤 が 使われていると書かれています
これらが 人体に影響があるのかどうかは わかりません
海外に居られて どのようなハンダを使われているのかわかりませんが
避けたほうが良いと思います。
人気blogランキングへ・・ご協力お願いします
2006年02月13日
リニューアルのお知らせ
本日 ２００６年２月１３日 ＢＬＯＧのデザインを一新しました。
当初は 鉛フリーのハンダ付け技術の集積を目的として
本ＢＬＯＧを立ち上げましたが 使っているうちに
だんだん ズレてまいりまして コンセプトがわからなくなってしまいました・・
そこで今後は ハンダ付け（手半田）を通して 社会に貢献するため
半田付けの教育についてのＱ＆Ａや
実際の はんだ付け作業を紹介することにより
当社の業務を 公開していきます。
☆サブコンセプト
壊れちゃったから買い替えよう」から「壊れた部分を修理しよう」へ！
『物を大切にし、すぐに捨てない、エコ生活』を、
「ハンダ付け職人の 半田付けｂｌｏｇ」は応援しています。
当社では 残念ながら 故障箇所を特定することはできませんが
故障箇所がわかっているものなら ハンダ付け修理 交換することが可能です。
数量が少なくても、たとえ一点であっても、
しっかりと対応致します。
個人の趣味や修理・改造に、そして、企業様の試作品などにご利用頂けます。
修理事例は 写真と共にＵＰしていきますので
もし同様の故障の場合は 役立つこともあるでしょう・・。
http://www.noseseiki.com/
半田付けの匠 「ハンダ付け職人の半田付け講座」
も まもなくリニューアルの予定です
ＢＬＯＧともども よろしくお願いいたします。
当初は 鉛フリーのハンダ付け技術の集積を目的として
本ＢＬＯＧを立ち上げましたが 使っているうちに
だんだん ズレてまいりまして コンセプトがわからなくなってしまいました・・
そこで今後は ハンダ付け（手半田）を通して 社会に貢献するため
半田付けの教育についてのＱ＆Ａや
実際の はんだ付け作業を紹介することにより
当社の業務を 公開していきます。
☆サブコンセプト
壊れちゃったから買い替えよう」から「壊れた部分を修理しよう」へ！
『物を大切にし、すぐに捨てない、エコ生活』を、
「ハンダ付け職人の 半田付けｂｌｏｇ」は応援しています。
当社では 残念ながら 故障箇所を特定することはできませんが
故障箇所がわかっているものなら ハンダ付け修理 交換することが可能です。
数量が少なくても、たとえ一点であっても、
しっかりと対応致します。
個人の趣味や修理・改造に、そして、企業様の試作品などにご利用頂けます。
修理事例は 写真と共にＵＰしていきますので
もし同様の故障の場合は 役立つこともあるでしょう・・。
http://www.noseseiki.com/
半田付けの匠 「ハンダ付け職人の半田付け講座」
も まもなくリニューアルの予定です
ＢＬＯＧともども よろしくお願いいたします。
2006年02月08日
半田吸い取り線 Ｐｂフリー 訂正
☆ 質問
大変興味深く、HPを拝見させて頂きました。
その中で、半田付け講座の半田除去の末尾に
「ただし ＩＣなどの 部品交換や Ｐｂフリー半田には 使用できないので 注意が必要です。」
と記載されていますが、吸い取り線がPｂフリーに使えないのでしょうか？
それは、何故ですか？
☆回答
すみません 断定していましたね
使えないことはありません
わたしも 実際には使用しています
ただ 「十分な熱容量を持つ半田コテで 手早く作業を終わらせる」
ことが必要で 共晶半田の場合より格段に難しいので
このように書いた次第です
使ったことがおありならご存知かもしれませんが
Ｐｂフリー半田では 銅食われによるパターンの侵食が早く
半田除去にもたついていると 基板のパターンが消失したり
剥離したりと 致命的な破壊が起こりやすく
当社内でも量産ラインでは 吸い取り線の使用はしていません
でも 断言は不適切でしたね
上記内容を 追加して訂正いたします
大変興味深く、HPを拝見させて頂きました。
その中で、半田付け講座の半田除去の末尾に
「ただし ＩＣなどの 部品交換や Ｐｂフリー半田には 使用できないので 注意が必要です。」
と記載されていますが、吸い取り線がPｂフリーに使えないのでしょうか？
それは、何故ですか？
☆回答
すみません 断定していましたね
使えないことはありません
わたしも 実際には使用しています
ただ 「十分な熱容量を持つ半田コテで 手早く作業を終わらせる」
ことが必要で 共晶半田の場合より格段に難しいので
このように書いた次第です
使ったことがおありならご存知かもしれませんが
Ｐｂフリー半田では 銅食われによるパターンの侵食が早く
半田除去にもたついていると 基板のパターンが消失したり
剥離したりと 致命的な破壊が起こりやすく
当社内でも量産ラインでは 吸い取り線の使用はしていません
でも 断言は不適切でしたね
上記内容を 追加して訂正いたします
2006年02月06日
ノートＰＣ 標準メモリの取り外し
☆ ご依頼ノートパソコンのいメモリを増設するため
増設メモリを購入したが ノートパソコンのマザーボードでは
始めから基盤に実装されている メモリを取り外さないと
正しく 増設メモリが認識されないため
マザーボード上の メモリを取り外してほしい・・
というご依頼でした。
ご依頼者は パソコンショップを営んでおられ
パソコンについては相当に精通しておられるため
対処方法がわかったという背景はありますが
情報源は ＷＥＢとのことでした・・
ただこういう改造を行なうと 今後メーカーのサポートなどは
受けられない可能性があるので 注意が必要です。

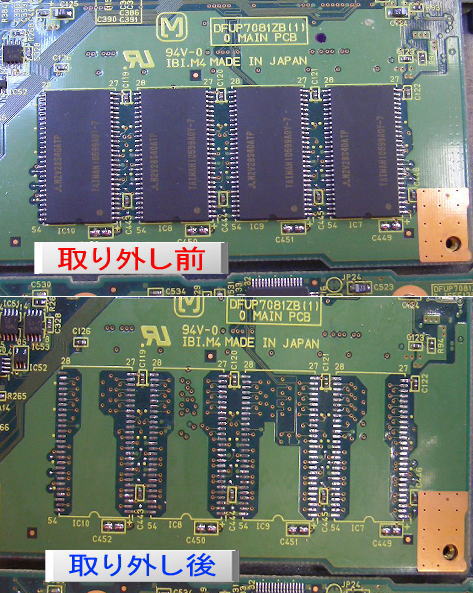

私の作業としては 基板と他の部品を損傷させないように
基板上のメモリを４個 取り外す・・という内容になります。
☆ 結果
思っていたより メモリのリードが硬く
結局 リードの１本ずつに コテを当てて基板のパターンから
引き剥がす・・という 慎重な工程を取りました
結構 良好な半田付けがされていました。（松下さん）
最近では ちょっとショックを与えてやると ポロッと外れるような
半田付けが多いんですが・・
ＷＥＢのレアな情報に頼った改造でしたが
メモリを取り外したのちの 動作確認では ＷＩＮ ＸＰが
無事立ち上がり 増設メモリがきちんと認識されていました。
わざわざ 県外から車でお越しいただきましたが
成功してよかった・・ （やれやれ・・です）
2006年02月02日
ノートＰＣカードスロットルの修理・・
☆ ご依頼私、２週間ほど前にノートパソコンのスロットコネクタの半田付けの件でお電話
させていただいた○○と申します。その節は大変丁寧にお答えいただき、誠にあ
りがとうございました。お電話させていただいた時は部品などが未入手であった
ため、入手出来次第再度ご連絡させていただくということになっておりましたが、
本日(金曜日)に入手できました。このような場合は秋葉原が近いと非常に助かり
ます。ついでの買い物をついしてしまうのが問題ではございますが。納期が２ヶ
月と言われましたが、１週間で入荷しました。不思議です。
つきましては、早速本体（東芝libretto L1のメインボード）とヒロセ製PCカー
ドスロットを送らせていただこうかと思っております。
この件 具体的には 誤ってノートパソコンを落下されまして
カードスロットルを破損されたものです
ついでに バッテリー充電もできなくなったので 判る範囲でしらべて欲しいとのことでした。
☆ 修理 調査
基板が到着し 早速 交換を行いました
交換はすんなり完成し
元の ＳＭＴと ガイドのユニットは どちらも損傷があったため
交換しました
( 外した部品も 保管してあります）
バッテリーの不具合について調査したところ
問題が見つかりました

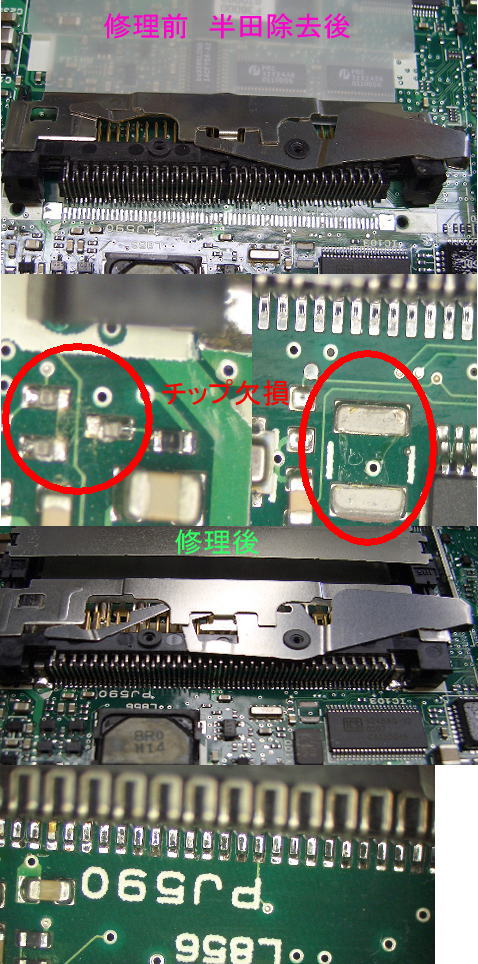

顕微鏡で観察したところ カードスロットルに衝撃が加わって
スロットルが 平行移動した箇所にあった チップ部品が
４点 なくなっています
（写真添付）
残念ながら もしかすると バッテリーだけでなく スロットルのほうにも
なにか影響がある可能性があります
元あった部品は コンデンサか 抵抗だと思われますが
（0.3*0.6ｍｍ程度のサイズです）
これを調査するのはメーカーが教えてくれない限り難しいです
（ちなみに ここまでの修理費用は ４５００円です）
☆ その後・・
この度は本当にお世話になっております。
本日到着しました。仮ではありますが、早速取り付けてみました。スロット部分
は完璧でした。問題なく作動しております。感激で言葉もありません…。本当に
ありがとうございます。このメールもPCカードスロットに無線LANカードを挿して、
ネットワークに接続して送信しています。（「仮に取り付け」というのは、後ほ
ど再度分解して次の作業に備えると予定です）
残念ながらやはり電源周りはそのままです。しかし、とりあえず動きますので、
第１段階は大成功です。
こんな個人の依頼に丁寧にご対応いただき、本当に感謝しております。これ以上
お願いするのは正直心苦しいものはございますが、前回のメールや請求書に頂い
た「次の作業も遠慮なく」というコメントには、厚かましいとは存じますが、甘
えさせて頂こうかと思っております。
その後この方は 欠損したチップをさらにご自分で調査されています
無事調達できれば 完全に修復できますね
2006年02月01日
ＰＣ電源ＳＷボードの修理
☆ご依頼プリント基板の細い配線が切れているのですが、
再ハンダ付けをお願いできますでしょうか？
部品は画像添付しておきます。ＰＣの電源ＳＷ
のパーツです。
他にも危なそうな箇所があれば 修理願います
☆修理完

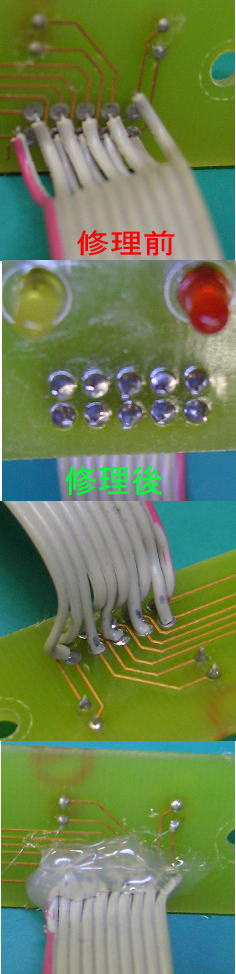

野瀬＠半田付け職人です
