2006年01月
2006年01月25日
自動車のメインパネルの修理
（今回 写真はありません）
☆ ご依頼
自動車の電子速度・タコメーターの基板のコンデンサを
交換してくれ・・とのご依頼でした
ご自分で やってみられたのですが 基板パターンが剥離してしまい
かなり まずい状態になってから
「これは 手に負えない・・」と 持ち込まれたものです
☆ 修理内容
ご自分で どのコンデンサが悪いのか突き止められており
部品も用意されていましたため 突然の持込みでしたが
その場で 修理しました
（高速道路を飛ばして来られました・・）
パターンが剥離した箇所は 銅箔を切断して つなぎ合わせ
新しいコンデンサを 半田付けしました
強度が不足する分は ホットメルトで固定しました
以上の修理で３０００円になりました
☆ 結果
>本日、お世話になりました○○です。
>ソアラのメーターですが、10万円以上お支払い頂いたお客様には言えませんが、ばっちり復活致しました。
>お忙しいところ、御無理を聞いていただきありがとうございました。
>また、機会がありましたらよろしくお願い致します。
無事稼動したようで よかったです
☆ ご依頼
自動車の電子速度・タコメーターの基板のコンデンサを
交換してくれ・・とのご依頼でした
ご自分で やってみられたのですが 基板パターンが剥離してしまい
かなり まずい状態になってから
「これは 手に負えない・・」と 持ち込まれたものです
☆ 修理内容
ご自分で どのコンデンサが悪いのか突き止められており
部品も用意されていましたため 突然の持込みでしたが
その場で 修理しました
（高速道路を飛ばして来られました・・）
パターンが剥離した箇所は 銅箔を切断して つなぎ合わせ
新しいコンデンサを 半田付けしました
強度が不足する分は ホットメルトで固定しました
以上の修理で３０００円になりました
☆ 結果
>本日、お世話になりました○○です。
>ソアラのメーターですが、10万円以上お支払い頂いたお客様には言えませんが、ばっちり復活致しました。
>お忙しいところ、御無理を聞いていただきありがとうございました。
>また、機会がありましたらよろしくお願い致します。
無事稼動したようで よかったです
2006年01月23日
ｉMac基板コネクタ修理
☆ご依頼 （抜粋）実は、半田付けでトラブッテおり、御社に半田付けを依頼しようかと考えているとこ
ろです。パソコンの基盤上に微細な半田付けされていたコネクターを誤ってはがして
しまい、自分で半田付けしようとしたのですが、とてもうまくいきません。コネクター
自体はタテ１cm,ヨコ１．２cm程度なのですが、その横幅の間に端子が、１２本程度（おそら
く0.3-5mmのものが等間隔）ついており、これを正確に半田付けするのは素人ではとて
も無理なような気がします。そこで、つまらない仕事で誠に申し訳ないのですが、そ
のような半田付けの仕事を引き受けて頂けるのか、そして、可能であるなら、おおよ
その見積もりをお願いしたいのです。
早い対応、誠に有り難うございます。
本当に助かります。今日、基盤を開けて部品を詳細にみてみました。
１．12 mm程度の幅の中に、ピンは21本有り、ピンの幅自体は太いところで0.2-0.3mm位
のようです。
２．私自身が、一度、素人細工で半田付けしようとしたので、余分な半田等があるかも
しれません。一応、仮止め程度でくっついています。
３．本体の周辺は金属カバーで覆われていますが、これも２カ所半田付けされていました。

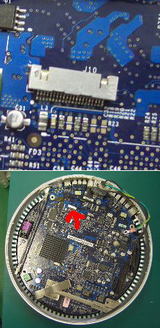

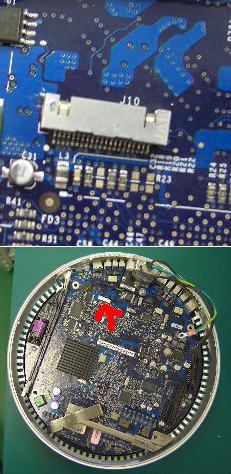

写真を一応添付させて頂きます。pict0001の赤丸が問題の部品で、２の写真は拡大した
ものです。
送付に関しては、出来るだけ厳重に梱包して、宅急便で送付させて頂きたいと考えて
います。
☆半田付け職人回答 (抜粋)
基板が無事到着しました
観察したところ 取り外してから 付け直したほうが良いと判断し
取り外したのですが 内部の樹脂がかなり変形しています
（金属カバーで覆われているため 熱が廻り易いのです）
このため コネクタのピンが下方向に曲がっており
このまま 取り付けるのは良くないと思います
できれば このコネクタだけを取り寄せて交換したいと思います
基板を拝見したところ アップルのパソコンと思われますが
形式などを 教えていただけないでしょうか？
（アップルでコネクタの品番を教えてもらうためです）
アップルでは 残念ながらコネクタの形式を教えてもらえませんでした
（ わからないようです）
また 修理についても 基板ボードごとの交換しか受け付けないらしいです
コネクタを 顕微鏡で観察したところ ＪＡＥという文字を見つけました
日本航空電子というコネクタメーカーです
残念ながら
コネクタの形式は突き止め 購入先まで 突き止めましたが
在庫がない上に 納期が ２〜２．５ヶ月かかるそうです
さらには 通常１５００個/１リールの販売で
無理を言っても １００個単位の販売となるそうですが
１個当たり ５００円もすると 言われました
あまりに 非現実的なので 購入はあきらめました
こうなると ダメもとで 元付いていたコネクタを使うより
しょうがありません。
電気的な 接続ができれば問題ないと考えますので
こちらで できるだけ樹脂部の形を整えてから 半田付けをしてみます
かなり 差し込みにくいと思いますが無理やり 差し込んで様子を診ていただけ
ますか？
本当にお手数をおかけしております。
やはりアップルは、そういった対応でしたか。
しかし、コネクタのメーカーとなると私たち素人では分からない領域ですので、さす
がと思いました。
もし、部品が入手不可でも、ここまでやって頂けると、本当にうれしく思います。
よろしくお願いいたします。
お持たせ致しましたが 元のコネクタを
基板に半田付けしました
前にも書きましたが
半田付けとしては 完璧にできあがっていますが
コネクタの内部の変形だけが気になります
無理やりにでも 差し込めれば導通すると思いますので
試してみてください
修理費用は ３０００円でした
有り難うございました。先ほど受け取った基盤を接続し、無事、動作しました（涙）。
半田したあとを眺めると、改めてプロの凄さを感じました。自分でやるのあきらめて
良かったです。アップルは良いコンピューター会社ですが、こういった故障への対応
はあまりしてくれず、ダメだったらあきらめて新品を買うつもりになっていたので、
本当に感謝いたしております。担当のかたへ「大変丁寧な仕事有り難うございます」
とお伝えください。
また、機会があればよろしくお願いします。
2006年01月17日
資料を活用しました （掲示板より・・）
匿名希望ですが…(^_^ゞ ：2006/01/17(Tue) 13:45 No.31
"ＦＬＥＸＴＲＯＮＩＣＳ（ フレクストロニクス愛知）様"提供の
"共晶半田(鉛入り)新人社員教育用プレゼンテーション資料"と
"Pbフリー半田付け教育用プレゼンテーション資料"を頂きました。
私は電子機器の部品を製造している会社に勤めています。
数年前から、中国&台湾で物作りをするために、現地で品質の打ち合わせや簡単な技術指導をしています。
半田付けに関しては特に難しく、検査基準が日本(JIS基準?)と海外(IPC-A-610□?)で異なることが最近やっと解りました。
本当は"IPC-A-610□"と"IPC-J-STD-001□"を併用するみたいですが…、いまいち理解しきれていません(^_^;
